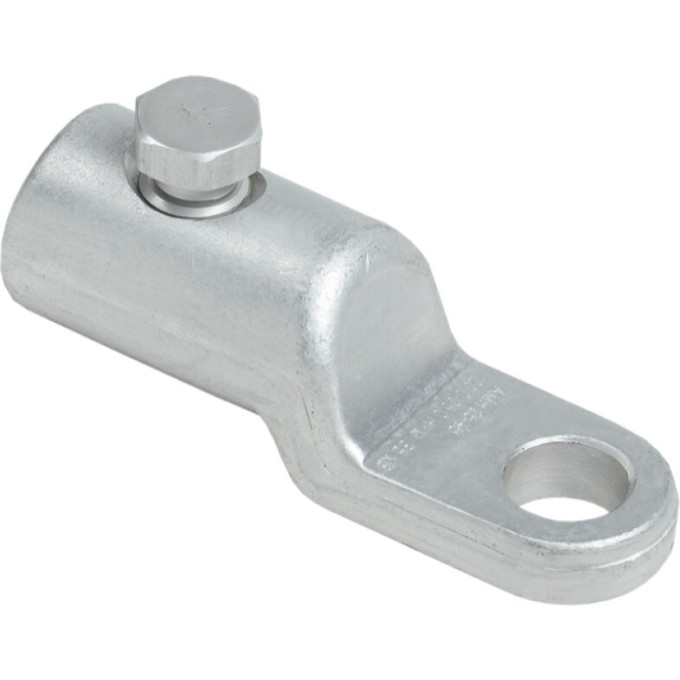

Алюминиевый механический наконечник IEK со срывными болтами АМН 70-240 до 35кВ - UZA-28-S70-S240-135

При подключении силовых трансформаторов и монтаже магистральных линий часто требуется надёжное оконцевание проводов большого сечения, но не всегда есть доступ к опрессовочному оборудованию. Наконечник IEK АМН 70-240 (арт. UZA-28-S70-S240-135) решает эту проблему: он позволяет закрепить алюминиевый провод сечением от 70 до 240 мм² с помощью обычных гаечных ключей. Прочный алюминиевый корпус и два срывных болта обеспечивают стабильный контакт без дополнительной обработки.

Основные параметры

• Номинальное поперечное сечение: 70...240 мм²
• Момент срыва головки болта: 40…49 Нм
• Метрический размер болта: М19
• Количество болтов: 2
• Длина: 114.0 мм
• Ширина: 33.0 мм
• Материал: алюминий
• Защитное покрытие: без покрытия (голый)
• Температура эксплуатации: -50…+95 °C
• Срок службы: не менее 25 лет
• Гарантийный срок: 5 лет

Сценарии использования

Наконечник подходит для многопроволочных алюминиевых жил круглого и секторного сечения. Внутренняя поверхность покрыта токопроводящей пастой, которая предотвращает окисление и снижает переходное сопротивление. Поперечная насечка улучшает механическое сцепление с проводом. Срывные болты имеют несколько проточек, благодаря чему головка отламывается заподлицо с корпусом — это упрощает последующую изоляцию термоусадкой. Применяется в распределительных устройствах, на линиях электропередачи до 35 кВ и в промышленных электроустановках.
