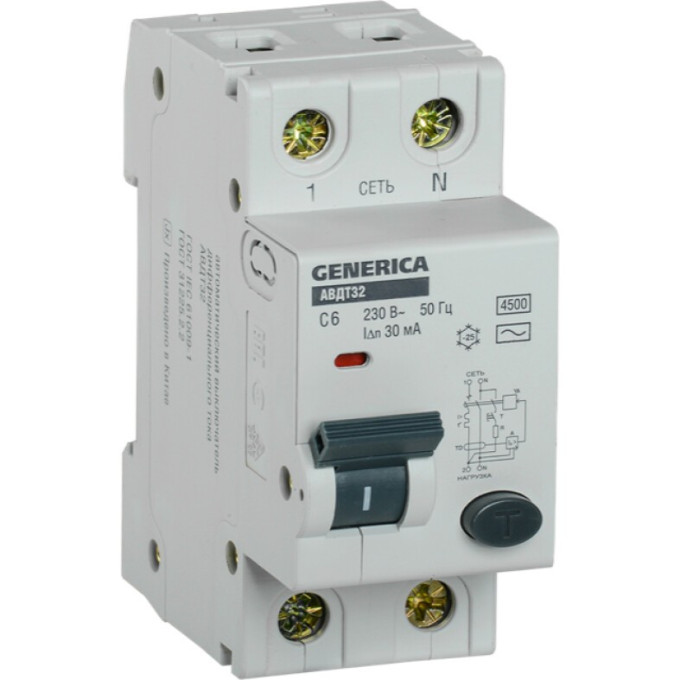

Автоматический выключатель дифференциального тока IEK GENERICA АВДТ32 C6 - MAD25-5-006-C-30

Для защиты человека от поражения током при повреждении изоляции и предотвращения пожаров из-за утечек на землю применяют дифференциальные автоматы. Модель IEK GENERICA АВДТ32 C6 — компактное устройство, объединяющее функции УЗО и автоматического выключателя. Оно устанавливается в распределительных щитах на DIN-рейку и подходит для защиты групповых линий, питающих наружные розетки, освещение подвалов и гаражей.

Основные параметры

• Номинальный ток — 6 А, характеристика срабатывания C
• Рабочее напряжение — 230 В, частота 50 Гц
• Отключающая способность 4,5 кА (по EN 60898 — 6 кА)
• Номинальный ток утечки — 0,03 А, тип тока утечки — переменный (AC)
• Количество полюсов — 2, защищённых — 1
• Тип расцепителя: тепловой и электромагнитный
• Монтаж — на DIN-рейку, ширина 2 модульных расстояния
• Степень защиты — IP20, диапазон рабочих температур от -25 до +50 °C
• Максимальное сечение подключаемого кабеля — 25 мм², тип подключения — винтовое
• Номинальное импульсное выдерживаемое напряжение — 4 кВ
• Срок службы — 15 лет, гарантийный срок — 5 лет

Где и как применяется

Устройство устанавливается в квартирных и домовых щитах для защиты линий с розетками наружной установки, а также для освещения и силового оборудования подвалов, гаражей, хозяйственных построек. Комбинированная схема с электронным модулем дифференциальной защиты и встроенным автоматом позволяет экономить место в щите. Наличие кнопки «ТЕСТ» даёт возможность проверять работоспособность при подключении. Защёлка с двойным фиксированным положением упрощает монтаж, а насечки на контактных зажимах снижают тепловые потери и повышают надёжность соединения.
