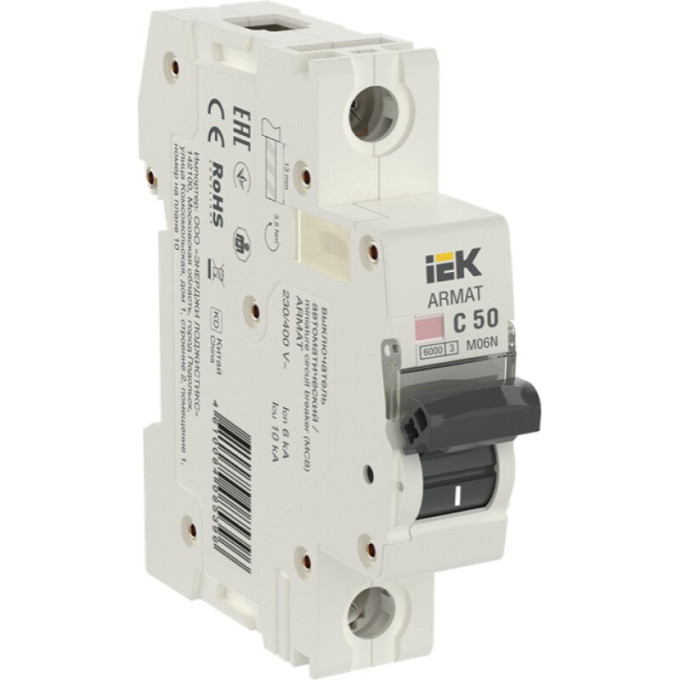

Автоматический выключатель IEK ARMAT M06N 1P C 50А - AR-M06N-1-C050

Для защиты однофазных линий от перегрузок и коротких замыканий в бытовых сетях применяют автоматический выключатель на 50 А. Модель IEK ARMAT M06N 1P C 50А (артикул AR-M06N-1-C050) рассчитана на переменное напряжение 230…400 В и частоту 50 Гц. Устройство монтируется на DIN-рейку 35x7.5 мм, занимает один модуль.

Основные параметры

• Номинальный ток: 50 А
• Характеристика срабатывания: C
• Количество полюсов: 1
• Отключающая способность по EN 60898: 6 кА
• Отключающая способность по IEC 60947-2: 10 кА
• Класс токоограничения: 3
• Номинальное импульсное выдерживаемое напряжение: 6 кВ
• Максимальное сечение подключаемого кабеля: 25 мм²
• Тип расцепителя: тепловой и электромагнитный
• Время срабатывания в зоне КЗ: 0,1 с
• Рабочая температура: –40…+70 °C
• Степень защиты: IP20
• Электрическая износостойкость: 10 000 циклов
• Механическая износостойкость: 20 000 циклов

Где используется

Автомат подходит для сборки квартирных и домовых щитков, для защиты розеточных групп, осветительных линий и отдельных потребителей мощностью до 11 кВт (при 230 В). Модель с характеристикой C применяется в цепях с умеренными пусковыми токами — например, для бытовой техники, насосов, компрессоров. Винтовые клеммы рассчитаны на момент затяжки до 5 Н·м. Шины типа PIN и FORK можно подключать с любой стороны выключателя. На корпусе предусмотрена площадка для маркировки с прозрачной крышкой.
