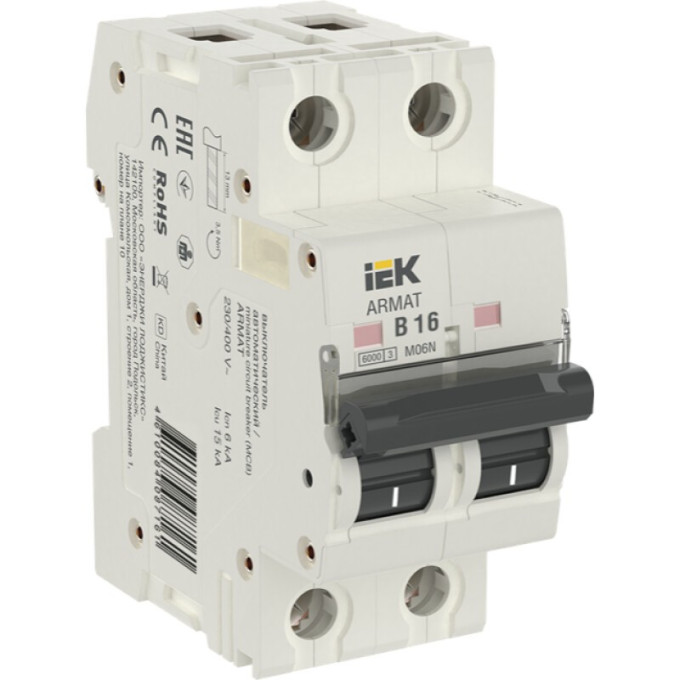

Автоматический выключатель IEK ARMAT M06N 2P B 16А AR-M06N-2-B016

Для защиты двухпроводных линий, где нагрузка не создаёт высоких пусковых токов — например, освещение или системы управления — применяют автомат с характеристикой B. Модель IEK ARMAT M06N 2P B 16А (артикул AR-M06N-2-B016) рассчитана на номинальный ток 16 А и отключается при превышении тока в 3–5 раз.

Основные параметры

• Номинальный ток: 16 А
• Характеристика срабатывания: B
• Количество полюсов: 2
• Отключающая способность по EN 60898: 6 кА
• Отключающая способность по IEC 60947-2: 15 кА
• Класс токоограничения: 3
• Номинальное импульсное выдерживаемое напряжение: 6 кВ
• Максимальное сечение подключаемого кабеля: 25 мм²
• Тип расцепителя: тепловой и электромагнитный
• Время срабатывания в зоне КЗ: 0,1 с
• Рабочая температура: –40…+70 °C
• Степень защиты: IP20
• Электрическая износостойкость: 10 000 циклов
• Механическая износостойкость: 20 000 циклов

Где используется

Автомат подходит для установки в квартирных и домовых распределительных щитах на DIN-рейку 35x7.5 мм. Занимает 2 модуля. Характеристика B обеспечивает защиту цепей с малыми пусковыми токами — освещение, розетки для электроники, системы автоматики. Винтовые клеммы рассчитаны на момент затяжки до 5 Н·м. Возможно подключение шин PIN и FORK с любой стороны. На корпусе есть площадка для маркировки с прозрачной крышкой.
