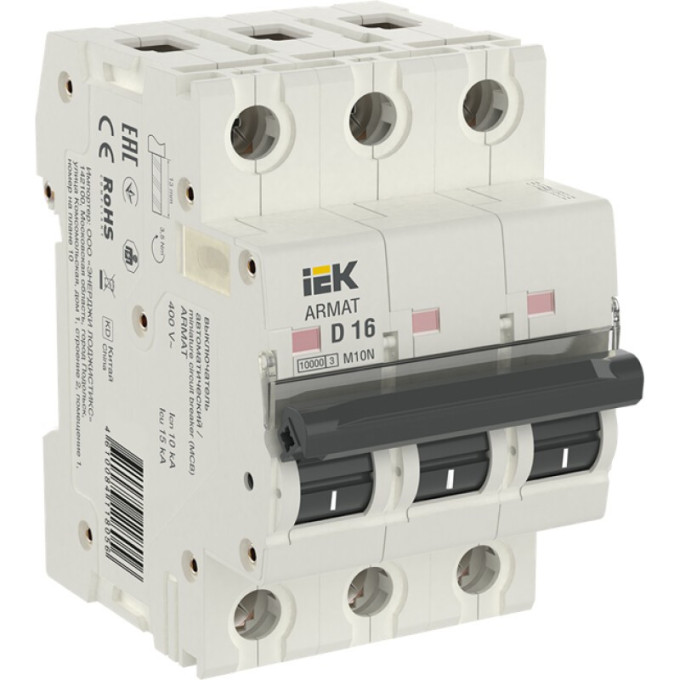

Автоматический выключатель IEK ARMAT M10N 3P D 16А AR-M10N-3-D016
Артикул: AR-M10N-3-D016
4 780 руб.
от 1 195 руб. × 4 без переплаты
Под заказ
Курьер1–2 дня по Москве
ПВЗ2–5 дней по России
Бесплатноот порога на странице доставки
Подробнее о доставке
Вес одного полюса0,116 кг
Возможность присоединения шинPIN (штырь), FORK (вилка)
Время срабатывания расцепителя в зоне кз tm0,1 с
Класс токоограничения3
Описание
Оборудование с мощными электродвигателями — насосы, компрессоры, станки — создаёт при запуске кратковременные токи, значительно превышающие номинальные. Для таких нагрузок выбирают автоматы с характеристикой D, которая допускает более высокие пусковые токи без ложных отключений. IEK ARMAT M10N 3P D 16А рассчитан на номинальный ток 16 А и подходит для трёхфазных сетей 400 В.
Основные характеристики
- Количество полюсов: 3
- Номинальный ток: 16 А
- Характеристика срабатывания: D
- Номинальное рабочее напряжение: 400 В
- Отключающая способность по EN 60898: 10 кА
- Отключающая способность по IEC 60947-2: 15 кА
- Класс токоограничения: 3
- Тип расцепителя: тепловой, электромагнитный
- Время срабатывания в зоне КЗ: 0,1 с
- Механическая износостойкость: 20 000 циклов
- Электрическая износостойкость: 10 000 циклов
- Макс. сечение подключаемого кабеля: 25 мм²
- Возможность присоединения шин: PIN (штырь), FORK (вилка)
- Монтаж: на DIN-рейку 35x7.5 мм
- Степень защиты: IP20
- Рабочая температура: -40…+70 °C
- Габаритная ширина: 3 модуля (54 мм)
Сфера применения
Автомат монтируют в щитах промышленных и бытовых объектов для защиты трёхфазных двигателей, сварочных аппаратов, трансформаторов и другого оборудования с индуктивной нагрузкой. Высокий класс токоограничения 3 снижает термическое воздействие на проводку при коротком замыкании. Возможность подключения гребёнчатых шин ускоряет сборку распределительных щитов.
Плюсы
- Характеристика D для цепей с высокими пусковыми токами
- Отключающая способность 10 кА по EN 60898
- Класс токоограничения 3
- Широкий диапазон рабочих температур -40…+70 °C
Характеристики
| Вес одного полюса | 0,116 кг |
|---|---|
| Возможность присоединения шин | PIN (штырь), FORK (вилка) |
| Время срабатывания расцепителя в зоне кз tm | 0,1 с |
| Класс токоограничения | 3 |
| Количество защищенных полюсов | 3 |
| Количество полюсов | 3 |
| Количество силовых полюсов | 3 |
| Макс сечение входящего кабеля | 25 мм² |
| Мех износостойкость | 20000 циклов |
| Наличие взрывозащиты | Без взрывозащиты |
| Номин импульсное выдерживаемое напряжение | 6 кВ |
| Номин напряжение изоляции ui | 500 В |
| Номин раб напряжение | 400 В |
| Номин ток | 16.0 А |
| Номинальное рабочее напряжение | 400 В |
| Номинальный ток | 16 А |
| Общ количество полюсов | 3 |
| Отключающая способность по en 60898 | 10 кА |
| Отключающая способность по iec 60947-2 | 15 кА |
| Рабочая температура окружающей среды | -40…+70 °C |
| Режим работы | Продолжительный-S1 |
| Ремонтопригодность | Нет |
| Степень защиты - ip | IP20 |
| Сфера применения | Бытовое |
| Тип монтажа | на DIN-рейку |
| Тип монтажной рейки | 35x7.5 |
| Тип напряжения | Переменный (AC) |
| Тип подключения | Винтовое соединение |
| Тип расцепителя | Тепловой, электромагнитный |
| Характеристика срабатывания - кривая тока | D |
| Частота | 50 Гц |
| Ширина по количеству модульных расстояний | 3 |
| Электр износостойкость | 10000 циклов |
| Гарантийный срок, лет | 10 |
| Срок службы, лет | 15 |
