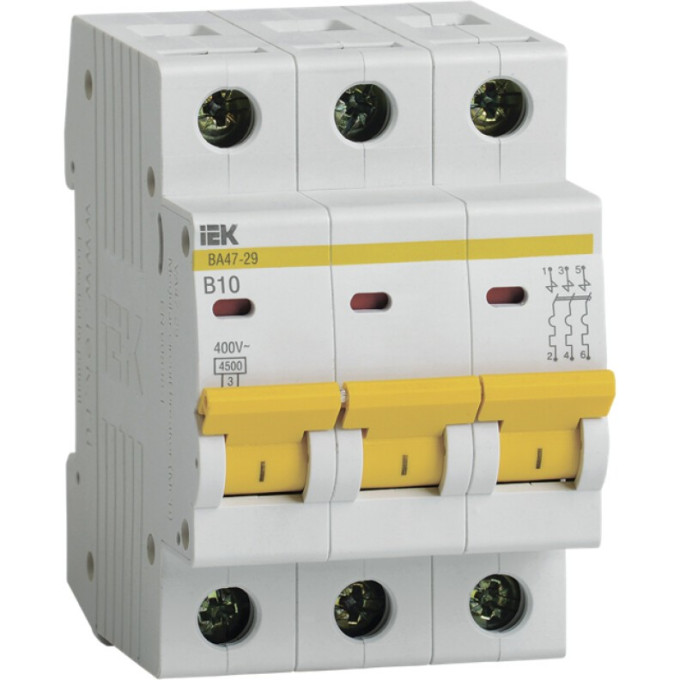

Автоматический выключатель IEK BА47-29 3Р 10А 4,5кА В - MVA20-3-010-B
Артикул: MVA20-3-010-B
790 руб.
от 198 руб. × 4 без переплаты
В наличии
Курьер1–2 дня по Москве
ПВЗ2–5 дней по России
Бесплатноот порога на странице доставки
Подробнее о доставке
Время срабатывания расцепителя в зоне кз tm0,1 с
ИсполнениеПереключатели
Класс токоограничения3
Климатическое исполнениеУХЛ4
Описание
Трёхполюсный автоматический выключатель IEK ВА47-29 с номинальным током 10 А и характеристикой срабатывания B предназначен для защиты групповых и распределительных цепей. Его основная задача — отключение линии при перегрузках и коротких замыканиях, чтобы предотвратить повреждение проводки и подключённого оборудования. Модель подходит для использования в жилых и общественных зданиях, а также на промышленных объектах.
Основные параметры
- Номинальный ток: 10 А
- Количество полюсов: 3
- Характеристика срабатывания: B
- Отключающая способность по EN 60898: 4,5 кА
- Номинальное рабочее напряжение: 400 В (AC/DC)
- Частота: 50 Гц
- Тип расцепителя: тепловой, электромагнитный
- Время срабатывания расцепителя в зоне КЗ: 0,1 с
- Класс токоограничения: 3
- Номинальное импульсное выдерживаемое напряжение: 4 кВ
- Максимальное сечение подключаемого кабеля: 25 мм²
- Тип монтажа: на DIN-рейку 35x7,5 мм
- Ширина: 3 модульных расстояния
- Степень защиты: IP20
- Климатическое исполнение: УХЛ4
- Диапазон рабочих температур: от -40 до +50 °С
- Гарантийный срок: 10 лет
- Срок службы: 15 лет
Где применяется
Выключатель с характеристикой B рассчитан на защиту цепей с активной нагрузкой — освещение, бытовые электроприборы, электроинструмент. Благодаря трём полюсам его используют в трёхфазных сетях 380 В. Устройство подходит для установки в вводно-распределительных щитах квартир, частных домов, офисов и производственных помещений. Модель совместима с дополнительными аксессуарами: контактами состояния КС47, КСВ47, расцепителями минимального напряжения РММ47 и независимым расцепителем РН47, что расширяет функционал автоматики.
Плюсы
- Комбинированный тепловой и электромагнитный расцепитель обеспечивает защиту от перегрузки и короткого замыкания
- Класс токоограничения 3 снижает термическое воздействие на проводку при аварийных режимах
- Возможность подключения дополнительных устройств (контакты состояния, расцепители) без демонтажа автомата
- Насечки на контактных зажимах уменьшают тепловые потери и повышают надёжность соединения
Характеристики
| Время срабатывания расцепителя в зоне кз tm | 0,1 с |
|---|---|
| Исполнение | Переключатели |
| Класс токоограничения | 3 |
| Климатическое исполнение | УХЛ4 |
| Количество полюсов | 3 |
| Количество силовых полюсов | 3 |
| Макс сечение входящего кабеля | 25 мм² |
| Монтаж | Накладные (открытой установки) |
| Монтажная глубина - ниши | 73,6 мм |
| Наличие взрывозащиты | Без взрывозащиты |
| Номин импульсное выдерживаемое напряжение | 4 кВ |
| Номин напряжение постоян тока - dc | ≤ 48 В |
| Номин раб напряжение | 400 В |
| Номин ток | 10.0 А |
| Номинальное рабочее напряжение | 400 В |
| Номинальный ток | 10 А |
| Общ количество полюсов | 3 |
| Отключающая способность по en 60898 | 4,5 кА |
| Подсветка | Без подсветки |
| Сфера применения | Промышленное и бытовое |
| Тип | Мини-рубильники |
| Тип монтажа | на DIN-рейку |
| Тип монтажной рейки | 35x7.5 |
| Тип напряжения | Перемен./постоян. (AC/DC) |
| Тип подключения | Винтовое соединение |
| Тип расцепителя | Тепловой, электромагнитный |
| Характеристика срабатывания - кривая тока | B |
| Частота | 50 Гц |
| Ширина по количеству модульных расстояний | 3 |
| Гарантийный срок, лет | 10 |
| Срок службы, лет | 15 |
| Влагозащита | IP20 |
| Серия | Несерийные |
