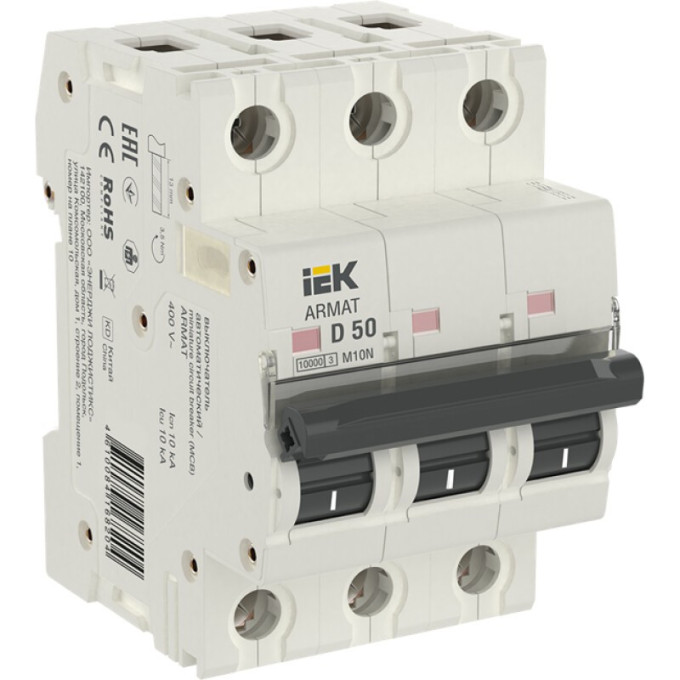

Автоматический выключатель IEK M10N 3P D 50А AR-M10N-3-D050
Артикул: AR-M10N-3-D050
7 780 руб.
от 1 945 руб. × 4 без переплаты
Под заказ
Курьер1–2 дня по Москве
ПВЗ2–5 дней по России
Бесплатноот порога на странице доставки
Подробнее о доставке
Вес одного полюса0,116 кг
Возможность присоединения шинPIN (штырь), FORK (вилка)
Время срабатывания расцепителя в зоне кз tm0,1 с
Класс токоограничения3
Описание
Автомат с характеристикой D нужен там, где в момент включения возникают кратковременные токи, значительно превышающие номинал. Это типично для электродвигателей, насосов, компрессорного оборудования. Выключатель отключает линию при коротком замыкании или длительной перегрузке, не реагируя на короткие пусковые броски.
Параметры
- Количество полюсов: 3
- Номинальный ток: 50 А
- Характеристика срабатывания: D
- Номинальное рабочее напряжение: 400 В (AC)
- Отключающая способность по EN 60898: 10 кА
- Класс токоограничения: 3
- Сечение подключаемого кабеля: до 25 мм²
- Тип расцепителя: тепловой, электромагнитный
- Механическая износостойкость: 20 000 циклов
- Электрическая износостойкость: 10 000 циклов
- Рабочая температура: от –40 до +70 °C
- Монтаж: на DIN-рейку 35×7,5 мм
Применение
Используется в силовых щитах для защиты трёхфазных двигателей, трансформаторов, сварочных аппаратов и другого оборудования с индуктивной нагрузкой. Благодаря характеристике D автомат позволяет избежать ложных отключений при пуске. Корпус без взрывозащиты, степень защиты IP20 — для установки внутри сухих помещений.
Плюсы
- Характеристика D для работы с высокими пусковыми токами
- Широкий температурный диапазон (–40…+70 °C)
- Высокая механическая износостойкость (20 000 циклов)
- Возможность подключения шин FORK и PIN
Характеристики
| Вес одного полюса | 0,116 кг |
|---|---|
| Возможность присоединения шин | PIN (штырь), FORK (вилка) |
| Время срабатывания расцепителя в зоне кз tm | 0,1 с |
| Класс токоограничения | 3 |
| Количество защищенных полюсов | 3 |
| Количество полюсов | 3 |
| Количество силовых полюсов | 3 |
| Макс сечение входящего кабеля | 25 мм² |
| Мех износостойкость | 20000 циклов |
| Наличие взрывозащиты | Без взрывозащиты |
| Номин импульсное выдерживаемое напряжение | 6 кВ |
| Номин напряжение изоляции ui | 500 В |
| Номин раб напряжение | 400 В |
| Номин ток | 50.0 А |
| Номинальное рабочее напряжение | 400 В |
| Номинальный ток | 50 А |
| Общ количество полюсов | 3 |
| Отключающая способность по en 60898 | 10 кА |
| Отключающая способность по iec 60947-2 | 10 кА |
| Рабочая температура окружающей среды | -40…+70 °C |
| Режим работы | Продолжительный-S1 |
| Ремонтопригодность | Нет |
| Степень защиты - ip | IP20 |
| Сфера применения | Бытовое |
| Тип монтажа | на DIN-рейку |
| Тип монтажной рейки | 35x7.5 |
| Тип напряжения | Переменный (AC) |
| Тип подключения | Винтовое соединение |
| Тип расцепителя | Тепловой, электромагнитный |
| Характеристика срабатывания - кривая тока | D |
| Частота | 50 Гц |
| Ширина по количеству модульных расстояний | 3 |
| Электр износостойкость | 10000 циклов |
| Гарантийный срок, лет | 10 |
| Срок службы, лет | 15 |
