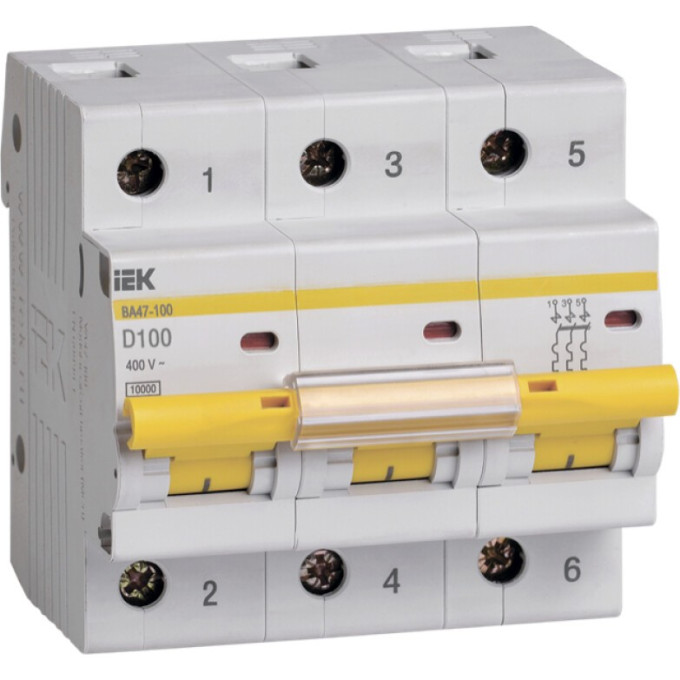

Автоматический выключатель IEK ВА47-100 3Р 100А 10кА D - MVA40-3-100-D
Артикул: MVA40-3-100-D
2 960 руб.
от 740 руб. × 4 без переплаты
В наличии
Курьер1–2 дня по Москве
ПВЗ2–5 дней по России
Бесплатноот порога на странице доставки
Подробнее о доставке
Время срабатывания расцепителя в зоне кз tm0,1 с
ИсполнениеПереключатели
Класс токоограничения3
Климатическое исполнениеУХЛ4
Описание
Для защиты линий, питающих мощные электродвигатели, трансформаторы или насосы, требуется автомат, который не будет отключаться при каждом пуске. Автоматический выключатель IEK ВА47-100 3Р 100А 10кА D с характеристикой D специально спроектирован для работы с большими пусковыми токами — он пропускает кратковременные перегрузки, но надёжно срабатывает при коротком замыкании. Три полюса и номинал 100 А позволяют использовать его в трёхфазных сетях до 400 В.
Основные параметры
- Номинальный ток: 100 А
- Количество полюсов: 3
- Характеристика срабатывания: D
- Отключающая способность по EN 60898: 10 кА
- Номинальное рабочее напряжение: 400 В (AC/DC до 60 В)
- Частота: 50 Гц
- Тип расцепителя: тепловой, электромагнитный
- Время срабатывания в зоне КЗ: 0,1 с
- Класс токоограничения: 3
- Номинальное импульсное выдерживаемое напряжение: 6 кВ
- Максимальное сечение входящего кабеля: 35 мм²
- Ширина: 4,5 модульных расстояний
- Монтаж: на DIN-рейку 35x7,5 мм
- Тип подключения: винтовое
- Климатическое исполнение: УХЛ4
- Степень защиты: IP20
- Монтажная глубина: 74,3 мм
Где применяется
Автомат подходит для установки в распределительных щитах промышленных и бытовых объектов. Он защищает групповые цепи, питающие мощные электродвигатели, подъёмные механизмы, насосные станции и другое оборудование с индуктивной нагрузкой. Благодаря высокой отключающей способности 10 кА его можно использовать как вводной выключатель. Для расширения функционала доступна установка дополнительных устройств: контактов состояния КС47, КСВ47, расцепителей минимального напряжения РММ47 и независимого расцепителя РН47.
Плюсы
- Характеристика D для нагрузок с высокими пусковыми токами
- Отключающая способность 10 кА
- Возможность установки дополнительных устройств
Характеристики
| Время срабатывания расцепителя в зоне кз tm | 0,1 с |
|---|---|
| Исполнение | Переключатели |
| Класс токоограничения | 3 |
| Климатическое исполнение | УХЛ4 |
| Количество полюсов | 3 |
| Количество силовых полюсов | 3 |
| Макс сечение входящего кабеля | 35 мм² |
| Монтаж | Накладные (открытой установки) |
| Монтажная глубина - ниши | 74,3 мм |
| Наличие взрывозащиты | Без взрывозащиты |
| Номин импульсное выдерживаемое напряжение | 6 кВ |
| Номин напряжение постоян тока - dc | ≤ 60 В |
| Номин раб напряжение | 400 В |
| Номин ток | 100.0 А |
| Номинальное рабочее напряжение | 400 В |
| Номинальный ток | 100 А |
| Общ количество полюсов | 3 |
| Отключающая способность по en 60898 | 10 кА |
| Подсветка | Без подсветки |
| Способ задания уставки мгновенного расцепителя | По кратности (Ki) |
| Способ задания уставки расцепителя | По типу (A/B/C/D...) |
| Сфера применения | Промышленное и бытовое |
| Тип | Мини-рубильники |
| Тип монтажа | на DIN-рейку |
| Тип монтажной рейки | 35x7.5 |
| Тип напряжения | Перемен./постоян. (AC/DC) |
| Тип подключения | Винтовое соединение |
| Тип расцепителя | Тепловой, электромагнитный |
| Характеристика срабатывания - кривая тока | D |
| Частота | 50 Гц |
| Ширина по количеству модульных расстояний | 4,5 |
| Гарантийный срок, лет | 10 |
| Срок службы, лет | не менее 15 |
| Влагозащита | IP20 |
| Серия | Несерийные |
