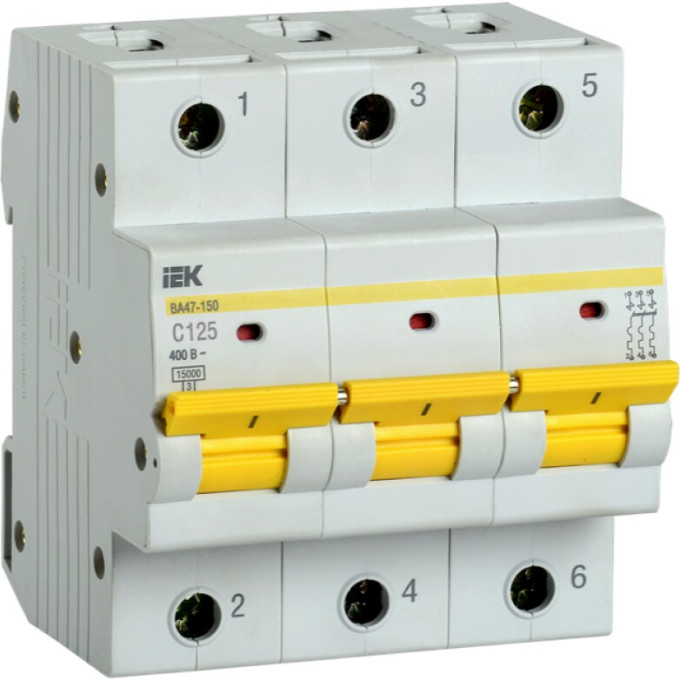

Автоматический выключатель IEK ВА47-150 3Р 125А 15кА C - MVA50-3-125-C

Задача, которую решает этот автомат, — защита распределительных и групповых цепей от перегрузок и коротких замыканий в условиях высоких пусковых токов. Модель IEK ВА47-150 с характеристикой C рассчитана на работу с нагрузками, где броски тока при запуске не превышают 5–10 кратного номинала: это двигатели насосов, компрессоров, вентиляционных установок. Ток 125 А и отключающая способность 15 кА позволяют ставить его на вводе в здание или в силовых щитах промышленных объектов.

Основные параметры

• Номинальный ток: 125 А
• Рабочее напряжение: 380 В (трёхфазное, AC)
• Характеристика срабатывания: C
• Предельная отключающая способность по EN 60898: 15 кА
• Число полюсов: 3
• Ширина: 4,5 модуля (монтаж на DIN-рейку TH-35)
• Максимальное сечение подключаемого кабеля: 50 мм² (винтовое соединение)
• Допустимое импульсное напряжение: 6 кВ
• Степень защиты корпуса: IP40
• Климатическое исполнение: УХЛ4

Где применяется

Вводно-распределительные устройства жилых и промышленных зданий, сборки этажных и квартирных щитков, защита трёхфазных потребителей — электродвигателей, сварочных аппаратов, тепловых установок. Комбинированный расцепитель (тепловой + электромагнитный) обеспечивает реакцию на долгую перегрузку и мгновенное отключения при КЗ. Монтаж на DIN-рейку, соединение шинами PIN или FORK, насечки на контактных зажимах для надёжного контакта.
