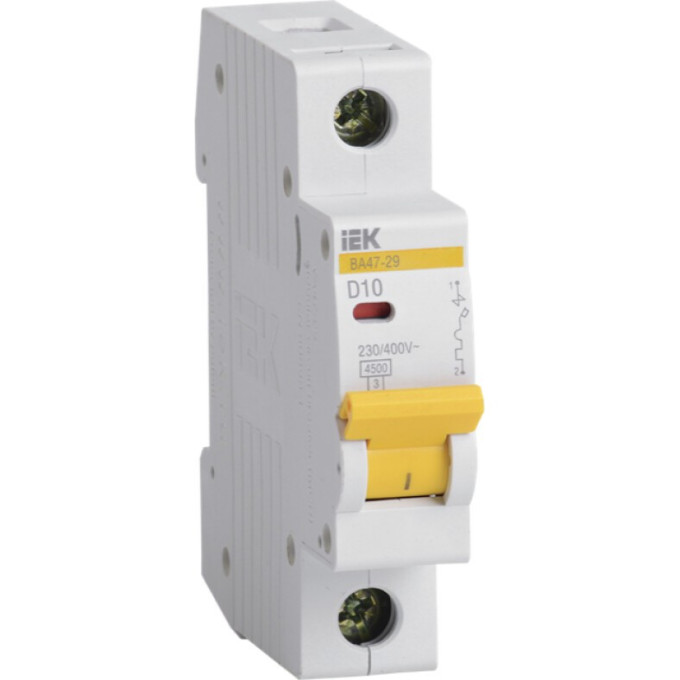

Автоматический выключатель IEK ВА47-29 1Р 10А 4,5кА D - MVA20-1-010-D
Артикул: MVA20-1-010-D
360 руб.
от 90 руб. × 4 без переплаты
В наличии
Курьер1–2 дня по Москве
ПВЗ2–5 дней по России
Бесплатноот порога на странице доставки
Подробнее о доставке
Время срабатывания расцепителя в зоне кз tm0,1 с
ИсполнениеПереключатели
Класс токоограничения3
Климатическое исполнениеУХЛ4
Описание
В электрических сетях, питающих насосы, компрессоры или подъёмные устройства, пусковой ток может в несколько раз превышать рабочий. Автоматический выключатель IEK ВА47-29 с характеристикой D спроектирован для таких линий: он не реагирует на кратковременные скачки при запуске, но мгновенно отключает цепь при устойчивой перегрузке или коротком замыкании. Номинальный ток 10 А подходит для питания трёхфазных двигателей малой и средней мощности, сварочных аппаратов или групп бытовых электроприборов.
Основные характеристики
- Номинальный ток: 10 А
- Число полюсов: 1
- Время-токовая кривая: D
- Отключающая способность (EN 60898): 4,5 кА
- Рабочее напряжение: 230/400 В (переменный/постоянный ток)
- Класс ограничения тока: 3
- Тип расцепителя: комбинированный (тепловой + электромагнитный)
- Частота сети: 50 Гц
- Степень защиты: IP20
- Климатическое исполнение: УХЛ4 (−40…+50 °C)
- Тип монтажа: на DIN-рейку (35×7,5 мм)
- Ширина: 1 модуль
- Сечение подключаемого проводника: до 25 мм²
- Глубина ниши: 73,6 мм
- Срок службы: 15 лет
Где и как используется
Автомат монтируется в распределительные устройства зданий любого назначения. Для расширения функциональности на корпус без демонтажа устанавливаются дополнительные модули: контакты состояния КС47/КСВ47, расцепитель независимый РН47 или расцепитель минимального напряжения РММ47. Винтовые зажимы с насечками снижают переходное сопротивление и обеспечивают механическую фиксацию кабеля. Компактный однополюсный корпус занимает один модуль, что удобно при ограниченном пространстве в щите.
Плюсы
- Кривая D предотвращает ложные срабатывания от пусковых токов
- Однополюсное исполнение — минимум места в щите
- Возможность установки дополнительных устройств без снятия автомата
- Большой диапазон рабочих температур (−40…+50 °C)
Характеристики
| Время срабатывания расцепителя в зоне кз tm | 0,1 с |
|---|---|
| Исполнение | Переключатели |
| Класс токоограничения | 3 |
| Климатическое исполнение | УХЛ4 |
| Количество полюсов | 1 |
| Количество силовых полюсов | 1 |
| Макс сечение входящего кабеля | 25 мм² |
| Монтаж | Накладные (открытой установки) |
| Монтажная глубина - ниши | 73,6 мм |
| Наличие взрывозащиты | Без взрывозащиты |
| Номин импульсное выдерживаемое напряжение | 4 кВ |
| Номин напряжение постоян тока - dc | ≤ 48 В |
| Номин раб напряжение | 230 В |
| Номин ток | 10.0 А |
| Номинальное рабочее напряжение | 230/400 В |
| Номинальный ток | 10 А |
| Общ количество полюсов | 1 |
| Отключающая способность по en 60898 | 4,5 кА |
| Подсветка | Без подсветки |
| Сфера применения | Промышленное и бытовое |
| Тип | Мини-рубильники |
| Тип монтажа | на DIN-рейку |
| Тип монтажной рейки | 35x7.5 |
| Тип напряжения | Перемен./постоян. (AC/DC) |
| Тип подключения | Винтовое соединение |
| Тип расцепителя | Тепловой, электромагнитный |
| Характеристика срабатывания - кривая тока | D |
| Частота | 50 Гц |
| Ширина по количеству модульных расстояний | 1 |
| Гарантийный срок, лет | 10 |
| Срок службы, лет | 15 |
| Влагозащита | IP20 |
| Серия | Несерийные |
