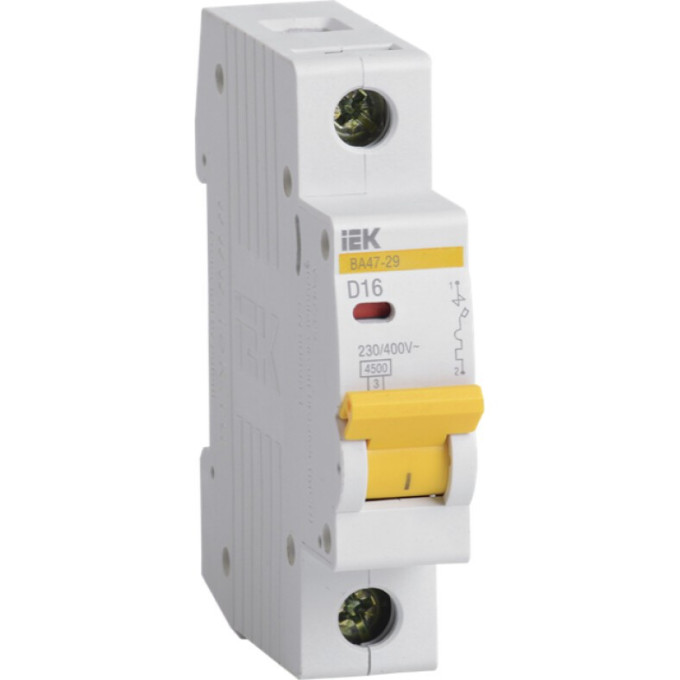

Автоматический выключатель IEK ВА47-29 1Р 16А 4.5кА D - MVA20-1-016-D
Артикул: MVA20-1-016-D
330 руб.
от 83 руб. × 4 без переплаты
В наличии
Курьер1–2 дня по Москве
ПВЗ2–5 дней по России
Бесплатноот порога на странице доставки
Подробнее о доставке
Время срабатывания расцепителя в зоне кз tm0,1 с
ИсполнениеПереключатели
Класс токоограничения3
Климатическое исполнениеУХЛ4
Описание
Цепи, питающие электродвигатели насосов, вентиляторов или подъёмников, испытывают значительные пусковые токи. Стандартный автомат может отключать линию в момент запуска, что приводит к простоям. Выключатель IEK ВА47-29 с кривой D решает эту задачу: он допускает кратковременные перегрузки при старте и отключает питание только при аварийных режимах — коротком замыкании или длительном превышении номинала. Модель на 16 А подходит для защиты силовых линий, питающих компрессоры, кондиционеры, станки и другое оборудование с индуктивной нагрузкой.
Параметры
- Номинальный ток: 16 А
- Количество полюсов: 1
- Характеристика срабатывания: D
- Отключающая способность по EN 60898: 4,5 кА
- Номинальное напряжение: 230/400 В (AC/DC)
- Класс токоограничения: 3
- Тип расцепителя: тепловой + электромагнитный
- Частота: 50 Гц
- Степень защиты: IP20
- Климатическое исполнение: УХЛ4 (−40…+50 °C)
- Монтаж: на DIN-рейку 35×7,5 мм
- Ширина: 1 модуль
- Максимальное сечение подключаемого кабеля: 25 мм²
- Глубина ниши: 73,6 мм
- Срок службы: 15 лет
Применение
Выключатель предназначен для установки в распределительных щитах жилых, общественных и промышленных объектов. Компактный размер — один модуль — позволяет рационально использовать пространство на DIN-рейке. На корпус можно самостоятельно смонтировать вспомогательные устройства: контакт состояния КС47 или КСВ47, независимый расцепитель РН47 или расцепитель минимального напряжения РММ47. Винтовые зажимы с насечками рассчитаны на провод сечением до 25 мм², обеспечивая низкое переходное сопротивление и надёжную фиксацию.
Плюсы
- Выдерживает пусковые токи до 20×In, не вызывая ложных отключений
- Узкий однополюсный корпус экономит место в щите
- Легко интегрируется с дополнительными аксессуарами
- Работоспособен в широком диапазоне температур и климатических условий
Характеристики
| Время срабатывания расцепителя в зоне кз tm | 0,1 с |
|---|---|
| Исполнение | Переключатели |
| Класс токоограничения | 3 |
| Климатическое исполнение | УХЛ4 |
| Количество полюсов | 1 |
| Количество силовых полюсов | 1 |
| Макс сечение входящего кабеля | 25 мм² |
| Монтаж | Накладные (открытой установки) |
| Монтажная глубина - ниши | 73,6 мм |
| Наличие взрывозащиты | Без взрывозащиты |
| Номин импульсное выдерживаемое напряжение | 4 кВ |
| Номин напряжение постоян тока - dc | ≤ 48 В |
| Номин раб напряжение | 230 В |
| Номин ток | 16.0 А |
| Номинальное рабочее напряжение | 230/400 В |
| Номинальный ток | 16 А |
| Общ количество полюсов | 1 |
| Отключающая способность по en 60898 | 4,5 кА |
| Подсветка | Без подсветки |
| Сфера применения | Промышленное и бытовое |
| Тип | Мини-рубильники |
| Тип монтажа | на DIN-рейку |
| Тип монтажной рейки | 35x7.5 |
| Тип напряжения | Перемен./постоян. (AC/DC) |
| Тип подключения | Винтовое соединение |
| Тип расцепителя | Тепловой, электромагнитный |
| Характеристика срабатывания - кривая тока | D |
| Частота | 50 Гц |
| Ширина по количеству модульных расстояний | 1 |
| Гарантийный срок, лет | 10 |
| Срок службы, лет | 15 |
| Влагозащита | IP20 |
| Серия | Несерийные |
