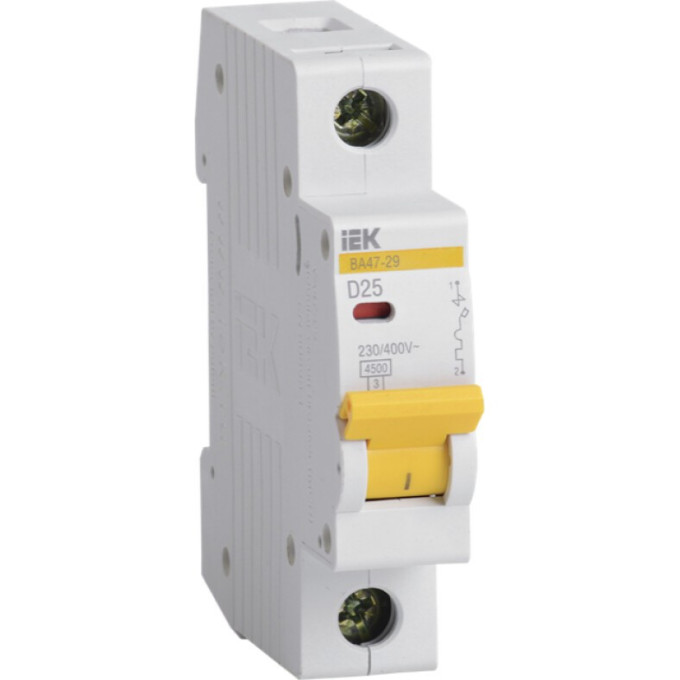

Автоматический выключатель IEK ВА47-29 1Р 25А 4.5кА D - MVA20-1-025-D
Артикул: MVA20-1-025-D
340 руб.
от 85 руб. × 4 без переплаты
В наличии
Курьер1–2 дня по Москве
ПВЗ2–5 дней по России
Бесплатноот порога на странице доставки
Подробнее о доставке
Время срабатывания расцепителя в зоне кз tm0,1 с
ИсполнениеПереключатели
Класс токоограничения3
Климатическое исполнениеУХЛ4
Описание
При подключении оборудования с мощными электродвигателями — насосов, компрессоров, подъёмных механизмов — пусковые токи могут достигать десятикратного значения от рабочего. Обычный автоматический выключатель в такой цепи будет ложно срабатывать при каждом запуске. Автомат IEK ВА47-29 с характеристикой D решает эту проблему: он рассчитан на высокие кратковременные перегрузки и отключает линию только при реальном коротком замыкании или устойчивой перегрузке. Номинал 25 А позволяет защищать линии большой мощности: промышленные станки, сварочные аппараты, мощные компрессоры.
Технические характеристики
- Номинальный ток: 25 А
- Количество полюсов: 1
- Тип время-токовой характеристики: D
- Отключающая способность по EN 60898: 4,5 кА
- Номинальное рабочее напряжение: 230/400 В (переменный/постоянный ток)
- Класс ограничения тока: 3
- Расцепитель: комбинированный (тепловой + электромагнитный)
- Частота сети: 50 Гц
- Степень защиты: IP20
- Климатическое исполнение: УХЛ4 (−40…+50 °C)
- Тип монтажа: на DIN-рейку 35×7,5 мм
- Ширина: 1 модуль
- Максимальное сечение подключаемого проводника: 25 мм²
- Установочная глубина: 73,6 мм
- Срок службы: 15 лет
Где пригодится
Выключатель подходит для установки в распределительных щитах производственных и складских помещений, в вводно-распределительных устройствах жилых и общественных зданий. Компактный корпус (1 модуль) позволяет собирать многоцепные щиты без потери места. Дополнительно на корпус монтируются контакты состояния КС47/КСВ47, расцепители РН47 и РММ47 — все аксессуары крепятся без инструмента. Винтовые зажимы с насечками обеспечивают надёжный контакт с медными и алюминиевыми проводниками сечением до 25 мм².
Плюсы
- Кривая D подходит для мощных двигателей с большими пусковыми токами
- Однополюсное исполнение экономит место в щите
- Возможность установки дополнительных модулей без демонтажа
- Устойчив к перепадам температур, работает от −40 до +50 °C
Характеристики
| Время срабатывания расцепителя в зоне кз tm | 0,1 с |
|---|---|
| Исполнение | Переключатели |
| Класс токоограничения | 3 |
| Климатическое исполнение | УХЛ4 |
| Количество полюсов | 1 |
| Количество силовых полюсов | 1 |
| Макс сечение входящего кабеля | 25 мм² |
| Монтаж | Накладные (открытой установки) |
| Монтажная глубина - ниши | 73,6 мм |
| Наличие взрывозащиты | Без взрывозащиты |
| Номин импульсное выдерживаемое напряжение | 4 кВ |
| Номин напряжение постоян тока - dc | ≤ 48 В |
| Номин раб напряжение | 230 В |
| Номин ток | 25.0 А |
| Номинальное рабочее напряжение | 230/400 В |
| Номинальный ток | 25 А |
| Общ количество полюсов | 1 |
| Отключающая способность по en 60898 | 4,5 кА |
| Подсветка | Без подсветки |
| Сфера применения | Промышленное и бытовое |
| Тип | Мини-рубильники |
| Тип монтажа | на DIN-рейку |
| Тип монтажной рейки | 35x7.5 |
| Тип напряжения | Перемен./постоян. (AC/DC) |
| Тип подключения | Винтовое соединение |
| Тип расцепителя | Тепловой, электромагнитный |
| Характеристика срабатывания - кривая тока | D |
| Частота | 50 Гц |
| Ширина по количеству модульных расстояний | 1 |
| Гарантийный срок, лет | 10 |
| Срок службы, лет | 15 |
| Влагозащита | IP20 |
| Серия | Несерийные |
