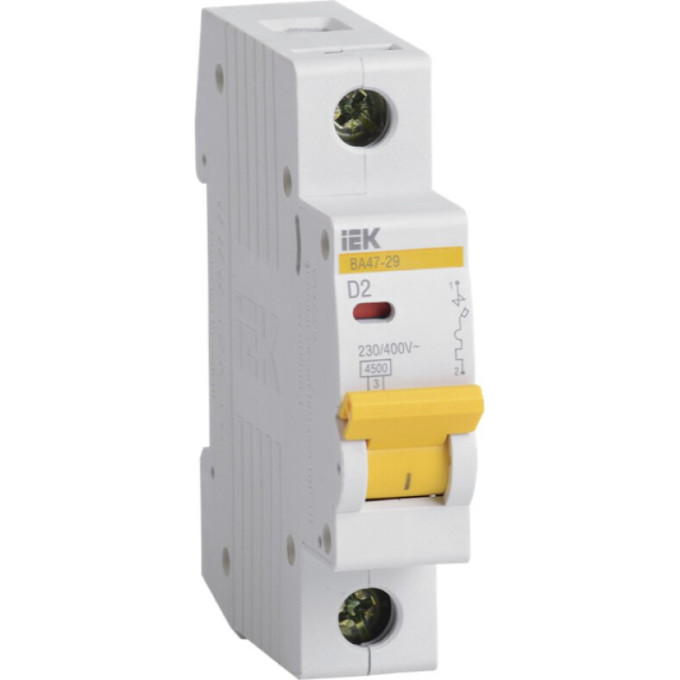

Автоматический выключатель IEK ВА47-29 1Р 2А 4,5кА D - MVA20-1-002-D
Артикул: MVA20-1-002-D
410 руб.
от 103 руб. × 4 без переплаты
В наличии
Курьер1–2 дня по Москве
ПВЗ2–5 дней по России
Бесплатноот порога на странице доставки
Подробнее о доставке
Время срабатывания расцепителя в зоне кз tm0,1 с
ИсполнениеПереключатели
Класс токоограничения3
Климатическое исполнениеУХЛ4
Описание
Когда в цепи работают двигатели с большими пусковыми токами — подъёмные механизмы, насосы или компрессоры — стандартные автоматические выключатели могут ложно срабатывать в момент запуска. Автомат IEK ВА47-29 с характеристикой D решает эту задачу: он рассчитан на кратковременные перегрузки при старте оборудования и надёжно отключает линию только при реальном коротком замыкании или длительной перегрузке. Модель на 2 А подходит для цепей с небольшой рабочей нагрузкой, где важен селективный отсечка без ложных отключений.
Основные параметры
- Номинальный ток: 2 А
- Количество полюсов: 1
- Характеристика срабатывания: D
- Отключающая способность по EN 60898: 4,5 кА
- Номинальное рабочее напряжение: 230/400 В (AC/DC)
- Класс токоограничения: 3
- Тип расцепителя: тепловой, электромагнитный
- Частота сети: 50 Гц
- Степень защиты: IP20
- Климатическое исполнение: УХЛ4 (−40…+50 °C)
- Монтаж: на DIN-рейку (35×7,5 мм)
- Ширина: 1 модуль (17,5 мм)
- Сечение подключаемого кабеля: до 25 мм²
- Габариты (глубина ниши): 73,6 мм
- Срок службы: 15 лет
Где применяется
Выключатель подходит для сборки вводно-распределительных устройств жилых и общественных зданий, а также для промышленного оборудования с высокими пусковыми токами. Благодаря компактному однополюсному корпусу занимает минимум места на DIN-рейке. Дополнительно можно установить контакты состояния (КС47, КСВ47) или расцепители (РММ47, РН47) — они монтируются самостоятельно без разборки автомата. Винтовые зажимы с насечками обеспечивают надёжный контакт с медным или алюминиевым проводником.
Плюсы
- Характеристика D снижает риск ложных отключений при запуске двигателей
- Комбинированный расцепитель (тепловой + электромагнитный) защищает и от перегрузки, и от короткого замыкания
- Узкий корпус на 1 модуль экономит место в щите
- Возможность подключения дополнительных аксессуаров без снятия автомата
Характеристики
| Время срабатывания расцепителя в зоне кз tm | 0,1 с |
|---|---|
| Исполнение | Переключатели |
| Класс токоограничения | 3 |
| Климатическое исполнение | УХЛ4 |
| Количество полюсов | 1 |
| Количество силовых полюсов | 1 |
| Макс сечение входящего кабеля | 25 мм² |
| Монтаж | Накладные (открытой установки) |
| Монтажная глубина - ниши | 73,6 мм |
| Наличие взрывозащиты | Без взрывозащиты |
| Номин импульсное выдерживаемое напряжение | 4 кВ |
| Номин напряжение постоян тока - dc | ≤ 48 В |
| Номин раб напряжение | 230 В |
| Номин ток | 2.0 А |
| Номинальное рабочее напряжение | 230/400 В |
| Номинальный ток | 2 А |
| Общ количество полюсов | 1 |
| Отключающая способность по en 60898 | 4,5 кА |
| Подсветка | Без подсветки |
| Сфера применения | Промышленное и бытовое |
| Тип | Мини-рубильники |
| Тип монтажа | на DIN-рейку |
| Тип монтажной рейки | 35x7.5 |
| Тип напряжения | Перемен./постоян. (AC/DC) |
| Тип подключения | Винтовое соединение |
| Тип расцепителя | Тепловой, электромагнитный |
| Характеристика срабатывания - кривая тока | D |
| Частота | 50 Гц |
| Ширина по количеству модульных расстояний | 1 |
| Гарантийный срок, лет | 10 |
| Срок службы, лет | 15 |
| Влагозащита | IP20 |
| Серия | Несерийные |
