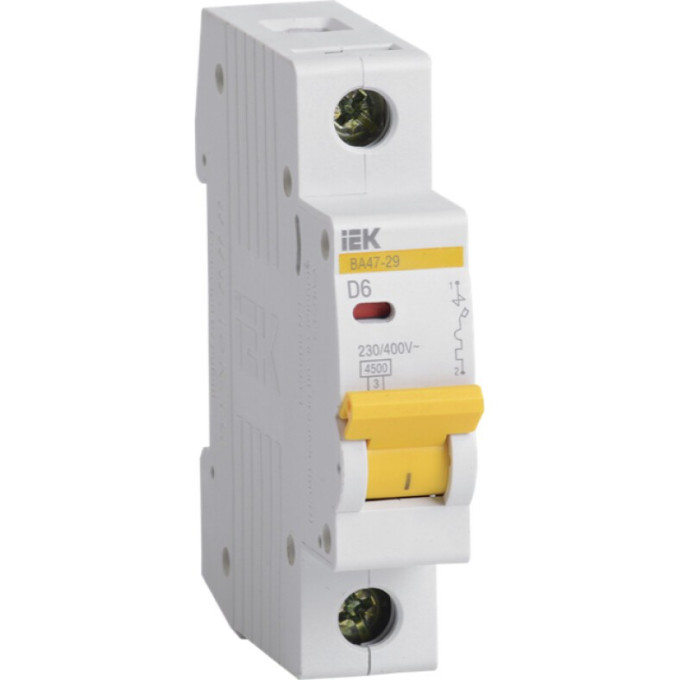

Автоматический выключатель IEK ВА47-29 1Р 6А 4,5кА D - MVA20-1-006-D
Артикул: MVA20-1-006-D
330 руб.
от 83 руб. × 4 без переплаты
В наличии
Курьер1–2 дня по Москве
ПВЗ2–5 дней по России
Бесплатноот порога на странице доставки
Подробнее о доставке
Время срабатывания расцепителя в зоне кз tm0,1 с
ИсполнениеПереключатели
Класс токоограничения3
Климатическое исполнениеУХЛ4
Описание
Если в цепи установлены электродвигатели или трансформаторы с большими пусковыми токами, обычный выключатель может отключать линию в самый неподходящий момент. Автоматический выключатель IEK ВА47-29 с характеристикой D создан для таких условий: он пропускает кратковременные броски тока при запуске и срабатывает только при опасных режимах — коротком замыкании или устойчивой перегрузке. Модель на 6 А подходит для питания групп розеток, отдельных станков или вентиляционных установок.
Параметры устройства
- Номинальный ток: 6 А
- Количество полюсов: 1
- Тип характеристики: D
- Коммутационная способность по EN 60898: 4,5 кА
- Рабочее напряжение: 230/400 В (AC/DC)
- Класс токоограничения: 3
- Расцепитель: тепловой + электромагнитный
- Частота сети: 50 Гц
- Степень защиты: IP20
- Диапазон рабочих температур: от −40 до +50 °C
- Монтаж: DIN-рейка 35×7,5 мм
- Габаритная ширина: 1 модуль
- Максимальное сечение проводов: 25 мм²
- Глубина: 73,6 мм
- Срок службы: 15 лет
Применение и установка
Выключатель подходит для сборки вводно-распределительных щитов в жилых, административных и промышленных объектах. Благодаря однополюсному исполнению и ширине в один модуль легко компонуется в многомодульных сборках. На корпус можно установить дополнительные устройства: контакты состояния КС47 или КСВ47, а также независимый расцепитель РН47 и расцепитель минимального напряжения РММ47 — все они фиксируются на корпусе без дополнительных переходников. Винтовые клеммы с насечками обеспечивают надёжное соединение с проводниками любого типа.
Плюсы
- Характеристика D исключает ложные отключения при пуске электродвигателей
- Однополюсное исполнение экономит место в щите
- Простая интеграция дополнительных аксессуаров для сигнализации и управления
- Работает при температурах от −40 до +50 °C
Характеристики
| Время срабатывания расцепителя в зоне кз tm | 0,1 с |
|---|---|
| Исполнение | Переключатели |
| Класс токоограничения | 3 |
| Климатическое исполнение | УХЛ4 |
| Количество полюсов | 1 |
| Количество силовых полюсов | 1 |
| Макс сечение входящего кабеля | 25 мм² |
| Монтаж | Накладные (открытой установки) |
| Монтажная глубина - ниши | 73,6 мм |
| Наличие взрывозащиты | Без взрывозащиты |
| Номин импульсное выдерживаемое напряжение | 4 кВ |
| Номин напряжение постоян тока - dc | ≤ 48 В |
| Номин раб напряжение | 230 В |
| Номин ток | 6.0 А |
| Номинальное рабочее напряжение | 230/400 В |
| Номинальный ток | 6 А |
| Общ количество полюсов | 1 |
| Отключающая способность по en 60898 | 4,5 кА |
| Подсветка | Без подсветки |
| Сфера применения | Промышленное и бытовое |
| Тип | Мини-рубильники |
| Тип монтажа | на DIN-рейку |
| Тип монтажной рейки | 35x7.5 |
| Тип напряжения | Перемен./постоян. (AC/DC) |
| Тип подключения | Винтовое соединение |
| Тип расцепителя | Тепловой, электромагнитный |
| Характеристика срабатывания - кривая тока | D |
| Частота | 50 Гц |
| Ширина по количеству модульных расстояний | 1 |
| Гарантийный срок, лет | 10 |
| Срок службы, лет | 15 |
| Влагозащита | IP20 |
| Серия | Несерийные |
