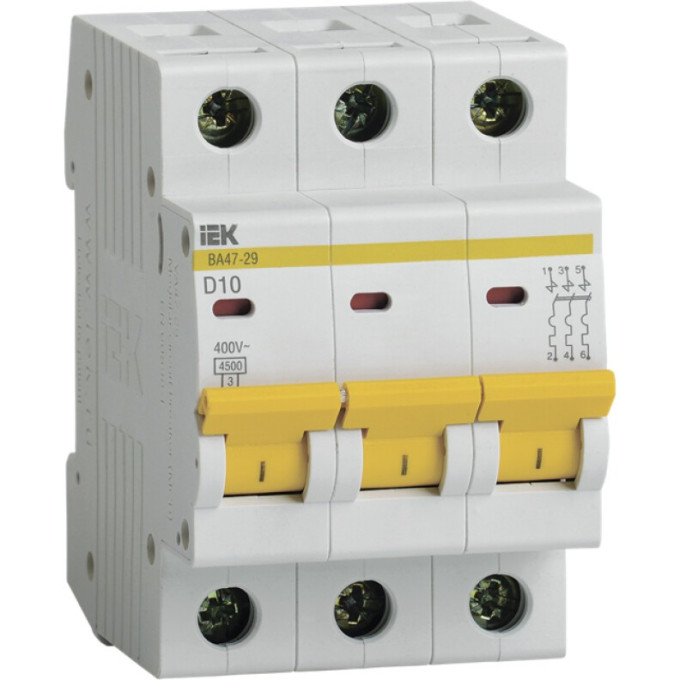

Автоматический выключатель IEK ВА47-29 3Р 10А 4,5кА D - MVA20-3-010-D
Артикул: MVA20-3-010-D
1 070 руб.
от 268 руб. × 4 без переплаты
В наличии
Курьер1–2 дня по Москве
ПВЗ2–5 дней по России
Бесплатноот порога на странице доставки
Подробнее о доставке
Время срабатывания расцепителя в зоне кз tm0,1 с
ИсполнениеПереключатели
Класс токоограничения3
Климатическое исполнениеУХЛ4
Описание
В трёхфазных цепях с мощными двигателями — вентиляторами, насосами, станками — пусковой ток может значительно превышать рабочий. Если защита подобрана неправильно, выключатель будет отключать линию при каждом запуске. Автоматический выключатель IEK ВА47-29 с трёхполюсным исполнением и кривой D решает эту проблему: он рассчитан на кратковременные перегрузки при старте и срабатывает только при коротком замыкании или длительном превышении номинала. Модель на 10 А подходит для защиты трёхфазных электродвигателей небольшой мощности, осветительных сетей и распределительных щитов.
Технические характеристики
- Номинальный ток: 10 А
- Количество полюсов: 3
- Время-токовая характеристика: D
- Отключающая способность по EN 60898: 4,5 кА
- Номинальное рабочее напряжение: 400 В (переменный/постоянный ток)
- Класс токоограничения: 3
- Тип расцепителя: тепловой + электромагнитный
- Частота сети: 50 Гц
- Степень защиты: IP20
- Климатическое исполнение: УХЛ4 (−40…+50 °C)
- Тип монтажа: на DIN-рейку 35×7,5 мм
- Ширина: 3 модуля
- Максимальное сечение подключаемого кабеля: 25 мм²
- Глубина ниши: 73,6 мм
- Срок службы: 15 лет
Сферы использования
Выключатель применяется в вводно-распределительных устройствах жилых и общественных зданий, а также в промышленных шкафах управления. Трёхполюсное исполнение позволяет одновременно отключать три фазы, что необходимо при аварии в трёхфазной сети. Дополнительные модули — контакты состояния КС47/КСВ47, расцепители РН47 и РММ47 — устанавливаются на корпус без демонтажа. Винтовые зажимы с насечками гарантируют надёжный контакт с проводниками различных типов.
Плюсы
- Три полюса для полной защиты трёхфазных цепей
- Характеристика D подходит для двигателей с большими пусковыми токами
- Установка дополнительных аксессуаров на корпус без снятия автомата
- Работает в условиях низких температур до −40 °C
Характеристики
| Время срабатывания расцепителя в зоне кз tm | 0,1 с |
|---|---|
| Исполнение | Переключатели |
| Класс токоограничения | 3 |
| Климатическое исполнение | УХЛ4 |
| Количество полюсов | 3 |
| Количество силовых полюсов | 3 |
| Макс сечение входящего кабеля | 25 мм² |
| Монтаж | Накладные (открытой установки) |
| Монтажная глубина - ниши | 73,6 мм |
| Наличие взрывозащиты | Без взрывозащиты |
| Номин импульсное выдерживаемое напряжение | 4 кВ |
| Номин напряжение постоян тока - dc | ≤ 48 В |
| Номин раб напряжение | 400 В |
| Номин ток | 10.0 А |
| Номинальное рабочее напряжение | 400 В |
| Номинальный ток | 10 А |
| Общ количество полюсов | 3 |
| Отключающая способность по en 60898 | 4,5 кА |
| Подсветка | Без подсветки |
| Сфера применения | Промышленное и бытовое |
| Тип | Мини-рубильники |
| Тип монтажа | на DIN-рейку |
| Тип монтажной рейки | 35x7.5 |
| Тип напряжения | Перемен./постоян. (AC/DC) |
| Тип подключения | Винтовое соединение |
| Тип расцепителя | Тепловой, электромагнитный |
| Характеристика срабатывания - кривая тока | D |
| Частота | 50 Гц |
| Ширина по количеству модульных расстояний | 3 |
| Гарантийный срок, лет | 10 |
| Срок службы, лет | 15 |
| Влагозащита | IP20 |
| Серия | Несерийные |
