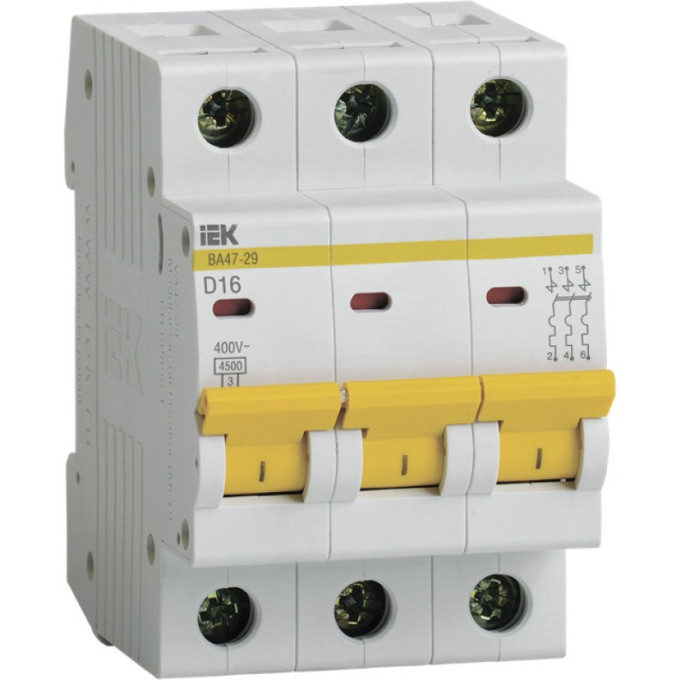

Автоматический выключатель IEK ВА47-29 3Р 16А 4,5кА D - MVA20-3-016-D
Артикул: MVA20-3-016-D
1 110 руб.
от 278 руб. × 4 без переплаты
В наличии
Курьер1–2 дня по Москве
ПВЗ2–5 дней по России
Бесплатноот порога на странице доставки
Подробнее о доставке
Время срабатывания расцепителя в зоне кз tm0,1 с
ИсполнениеПереключатели
Класс токоограничения3
Климатическое исполнениеУХЛ4
Описание
Трёхфазные электродвигатели вентиляторов, компрессоров, насосов и станков создают пусковые токи, которые в несколько раз превышают рабочие. Если защита подобрана без учёта этих бросков, выключатель будет отключать линию при каждом запуске. Автомат IEK ВА47-29 с характеристикой D рассчитан на такие режимы: он пропускает кратковременные перегрузки и срабатывает только при коротком замыкании или устойчивом превышении тока. Номинал 16 А подходит для защиты трёхфазных двигателей средней мощности, сварочных аппаратов и распределительных щитов.
Технические характеристики
- Номинальный ток: 16 А
- Число полюсов: 3
- Время-токовая кривая: D
- Коммутационная способность по EN 60898: 4,5 кА
- Номинальное напряжение: 400 В (AC/DC)
- Класс токоограничения: 3
- Расцепитель: тепловой + электромагнитный
- Частота сети: 50 Гц
- Степень защиты: IP20
- Климатическое исполнение: УХЛ4 (−40…+50 °C)
- Тип монтажа: DIN-рейка 35×7,5 мм
- Ширина: 3 модуля
- Сечение подключаемого проводника: до 25 мм²
- Глубина ниши: 73,6 мм
- Срок службы: 15 лет
Применение
Выключатель предназначен для установки в вводно-распределительных устройствах жилых, общественных и промышленных зданий. Трёхполюсное исполнение позволяет коммутировать все три фазы одновременно. На корпус можно без дополнительных инструментов установить аксессуары: контакты состояния КС47/КСВ47, независимый расцепитель РН47 и расцепитель минимального напряжения РММ47. Винтовые зажимы с насечками обеспечивают стабильный контакт и снижают нагрев в месте подключения.
Плюсы
- Три полюса с кривой D для надёжной защиты трёхфазных нагрузок
- Устойчивость к пусковым токам до 20×In
- Ширина всего 3 модуля — экономит пространство в щите
- Совместимость с аксессуарами для дистанционного управления и сигнализации
Характеристики
| Время срабатывания расцепителя в зоне кз tm | 0,1 с |
|---|---|
| Исполнение | Переключатели |
| Класс токоограничения | 3 |
| Климатическое исполнение | УХЛ4 |
| Количество полюсов | 3 |
| Количество силовых полюсов | 3 |
| Макс сечение входящего кабеля | 25 мм² |
| Монтаж | Накладные (открытой установки) |
| Монтажная глубина - ниши | 73,6 мм |
| Наличие взрывозащиты | Без взрывозащиты |
| Номин импульсное выдерживаемое напряжение | 4 кВ |
| Номин напряжение постоян тока - dc | ≤ 48 В |
| Номин раб напряжение | 400 В |
| Номин ток | 16.0 А |
| Номинальное рабочее напряжение | 400 В |
| Номинальный ток | 16 А |
| Общ количество полюсов | 3 |
| Отключающая способность по en 60898 | 4,5 кА |
| Подсветка | Без подсветки |
| Сфера применения | Промышленное и бытовое |
| Тип | Мини-рубильники |
| Тип монтажа | на DIN-рейку |
| Тип монтажной рейки | 35x7.5 |
| Тип напряжения | Перемен./постоян. (AC/DC) |
| Тип подключения | Винтовое соединение |
| Тип расцепителя | Тепловой, электромагнитный |
| Характеристика срабатывания - кривая тока | D |
| Частота | 50 Гц |
| Ширина по количеству модульных расстояний | 3 |
| Гарантийный срок, лет | 10 |
| Срок службы, лет | 15 |
| Влагозащита | IP20 |
| Серия | Несерийные |
