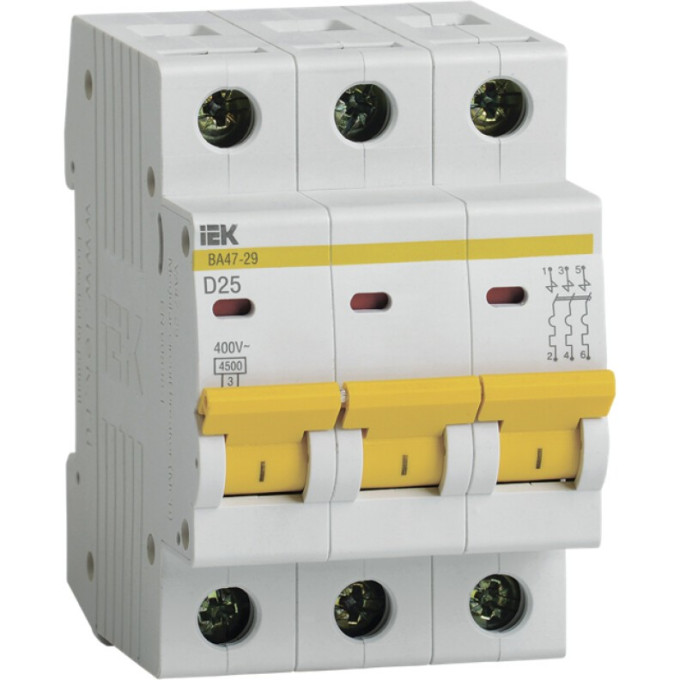

Автоматический выключатель IEK ВА47-29 3Р 25А 4,5кА D - MVA20-3-025-D
Артикул: MVA20-3-025-D
1 000 руб.
от 250 руб. × 4 без переплаты
В наличии
Курьер1–2 дня по Москве
ПВЗ2–5 дней по России
Бесплатноот порога на странице доставки
Подробнее о доставке
Время срабатывания расцепителя в зоне кз tm0,1 с
ИсполнениеПереключатели
Класс токоограничения3
Климатическое исполнениеУХЛ4
Описание
Для защиты трёхфазных линий, питающих мощные двигатели насосов, компрессоров, подъёмных механизмов, нужен выключатель, который не будет ложно срабатывать при пусковых токах. Автомат IEK ВА47-29 с характеристикой D спроектирован для таких режимов: он допускает кратковременные перегрузки до 10–20×In и мгновенно отключает цепь при коротком замыкании или длительном превышении номинала. Модель на 25 А подходит для питания трёхфазных станков, сварочных аппаратов, мощных вентиляционных установок и другого промышленного оборудования.
Основные параметры
- Номинальный ток: 25 А
- Число полюсов: 3
- Характеристика срабатывания: D
- Отключающая способность по EN 60898: 4,5 кА
- Номинальное рабочее напряжение: 400 В (переменный/постоянный ток)
- Класс ограничения тока: 3
- Расцепитель: комбинированный (тепловой + электромагнитный)
- Частота сети: 50 Гц
- Степень защиты: IP20
- Климатическое исполнение: УХЛ4 (−40…+50 °C)
- Тип монтажа: на DIN-рейку 35×7,5 мм
- Ширина: 3 модуля
- Максимальное сечение подключаемого проводника: 25 мм²
- Установочная глубина: 73,6 мм
- Срок службы: 15 лет
Где и как устанавливается
Выключатель используется в распределительных щитах промышленных и бытовых объектов: вводных панелях, щитах управления станками, силовых шкафах. Трёхполюсное исполнение обеспечивает одновременное отключение всех фаз. На корпус без разборки монтируются дополнительные устройства: контакты состояния КС47/КСВ47, расцепители РН47 и РММ47. Винтовые зажимы с насечками рассчитаны на кабель сечением до 25 мм² и гарантируют надёжное соединение при вибрациях и температурных колебаниях.
Плюсы
- Три полюса с кривой D для защиты мощных трёхфазных двигателей
- Отключающая способность 4,5 кА достаточна для большинства промышленных сетей
- Возможность установки аксессуаров без инструментов и пайки
- Широкий температурный диапазон для эксплуатации в неотапливаемых помещениях
Характеристики
| Время срабатывания расцепителя в зоне кз tm | 0,1 с |
|---|---|
| Исполнение | Переключатели |
| Класс токоограничения | 3 |
| Климатическое исполнение | УХЛ4 |
| Количество полюсов | 3 |
| Количество силовых полюсов | 3 |
| Макс сечение входящего кабеля | 25 мм² |
| Монтаж | Накладные (открытой установки) |
| Монтажная глубина - ниши | 73,6 мм |
| Наличие взрывозащиты | Без взрывозащиты |
| Номин импульсное выдерживаемое напряжение | 4 кВ |
| Номин напряжение постоян тока - dc | ≤ 48 В |
| Номин раб напряжение | 400 В |
| Номин ток | 25.0 А |
| Номинальное рабочее напряжение | 400 В |
| Номинальный ток | 25 А |
| Общ количество полюсов | 3 |
| Отключающая способность по en 60898 | 4,5 кА |
| Подсветка | Без подсветки |
| Сфера применения | Промышленное и бытовое |
| Тип | Мини-рубильники |
| Тип монтажа | на DIN-рейку |
| Тип монтажной рейки | 35x7.5 |
| Тип напряжения | Перемен./постоян. (AC/DC) |
| Тип подключения | Винтовое соединение |
| Тип расцепителя | Тепловой, электромагнитный |
| Характеристика срабатывания - кривая тока | D |
| Частота | 50 Гц |
| Ширина по количеству модульных расстояний | 3 |
| Гарантийный срок, лет | 10 |
| Срок службы, лет | 15 |
| Влагозащита | IP20 |
| Серия | Несерийные |
