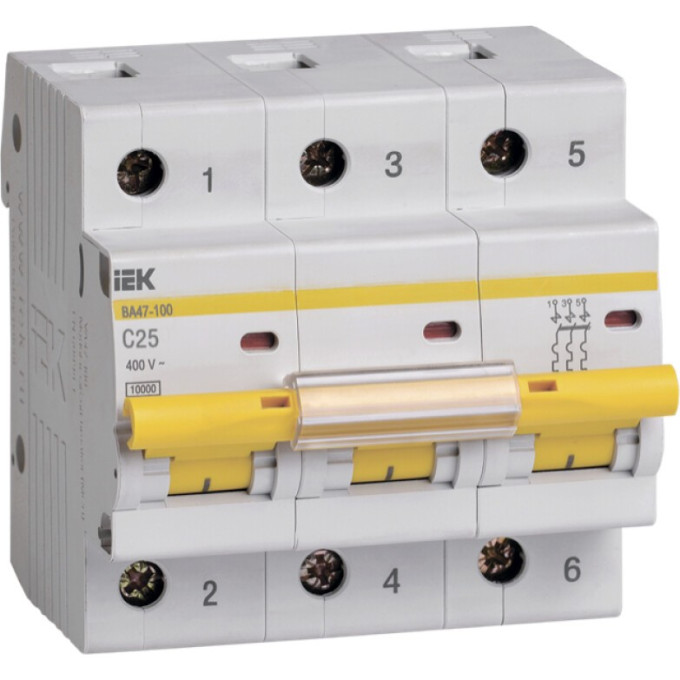

Автоматический выключатель IEK ВА47-100 3Р 25А 10кА С - MVA40-3-025-C
Артикул: MVA40-3-025-C
3 060 руб.
от 765 руб. × 4 без переплаты
В наличии
Курьер1–2 дня по Москве
ПВЗ2–5 дней по России
Бесплатноот порога на странице доставки
Подробнее о доставке
Время срабатывания расцепителя в зоне кз tm0,1 с
ИсполнениеПереключатели
Класс токоограничения3
Климатическое исполнениеУХЛ4
Описание
Автоматический выключатель IEK ВА47-100 с характеристикой C предназначен для защиты цепей с активной и индуктивной нагрузкой, где требуется высокая коммутационная способность. Модель на 25 А с отключающей способностью 10 кА подходит для установки на вводе в распределительный щит или для защиты мощных потребителей. Трёхполюсное исполнение используется в трёхфазных сетях 380 В.
Основные параметры
- Номинальный ток: 25 А
- Количество полюсов: 3
- Отключающая способность по EN 60898: 10 кА
- Характеристика срабатывания: C
- Номинальное рабочее напряжение: 400 В переменного тока, до 60 В постоянного
- Тип расцепителя: тепловой и электромагнитный
- Время срабатывания в зоне КЗ: 0,1 с
- Класс токоограничения: 3
- Ширина: 4,5 модульных расстояния
- Максимальное сечение подключаемого кабеля: 35 мм²
- Климатическое исполнение: УХЛ4
- Степень защиты: IP20
- Диапазон рабочих температур: от -40 до +50 °С
Где применяется
Выключатель рекомендуется для вводно-распределительных устройств бытовых и промышленных электроустановок. Благодаря высокой отключающей способности может использоваться как вводной автомат. Подходит для защиты трёхфазных линий со средним током потребления: электроплиты, бойлеры, кондиционеры, а также для групповых цепей в щитах.
Плюсы
- Высокая отключающая способность 10 кА — подходит для вводных цепей
- Комбинированная защита от перегрузки и короткого замыкания
- Возможность установки дополнительных устройств: контактов состояния КС47, КСВ47, расцепителей РММ47 и РН47
- Независимый индикатор положения контактов
- Защёлка на DIN-рейку с двойным фиксированным положением
- Насечки на зажимах снижают нагрев и повышают надёжность соединения
Характеристики
| Время срабатывания расцепителя в зоне кз tm | 0,1 с |
|---|---|
| Исполнение | Переключатели |
| Класс токоограничения | 3 |
| Климатическое исполнение | УХЛ4 |
| Количество полюсов | 3 |
| Количество силовых полюсов | 3 |
| Макс сечение входящего кабеля | 35 мм² |
| Монтаж | Накладные (открытой установки) |
| Монтажная глубина - ниши | 74,3 мм |
| Наличие взрывозащиты | Без взрывозащиты |
| Номин импульсное выдерживаемое напряжение | 6 кВ |
| Номин напряжение постоян тока - dc | ≤ 60 В |
| Номин раб напряжение | 400 В |
| Номин ток | 25.0 А |
| Номинальное рабочее напряжение | 400 В |
| Номинальный ток | 25 А |
| Общ количество полюсов | 3 |
| Отключающая способность по en 60898 | 10 кА |
| Подсветка | Без подсветки |
| Способ задания уставки мгновенного расцепителя | По кратности (Ki) |
| Способ задания уставки расцепителя | По типу (A/B/C/D...) |
| Сфера применения | Промышленное и бытовое |
| Тип | Мини-рубильники |
| Тип монтажа | на DIN-рейку |
| Тип монтажной рейки | 35x7.5 |
| Тип напряжения | Перемен./постоян. (AC/DC) |
| Тип подключения | Винтовое соединение |
| Тип расцепителя | Тепловой, электромагнитный |
| Характеристика срабатывания - кривая тока | C |
| Частота | 50 Гц |
| Ширина по количеству модульных расстояний | 4,5 |
| Гарантийный срок, лет | 10 |
| Срок службы, лет | не менее 15 |
| Влагозащита | IP20 |
| Серия | Несерийные |
