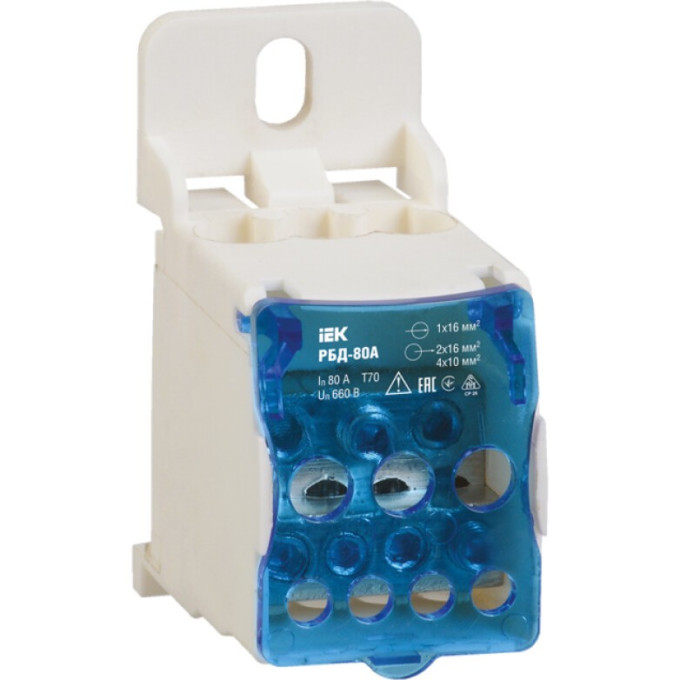

При монтаже распределительных щитов часто возникает необходимость подключить несколько проводников меньшего сечения к одному питающему проводу. Распределительный блок IEK РБД-80А на DIN-рейку позволяет компактно и надежно выполнить такие соединения, обеспечивая порядок в шкафу.
Конструктивные особенности
Корпус из негорючего пластика.
Токоведущие части из латуни с защитным покрытием.
Винтовые зажимы для надежного контакта.
Монтаж на DIN-рейку 35 мм или на панель винтами.
Технические параметры
Номинальный ток: 80 А.
Номинальное напряжение: 660 В.
Частота: 50 Гц.
Количество соединений: 7 (1 на 16 мм² и 4 на 10 мм²).
Сечение входного проводника: 1х16 мм².
Сечение выходных проводников: 2х16; 4х10 мм².
Кратковременный ток (Icw): 3.0 кА.
Импульсный ток (Ipk): 22 кА.
Степень защиты: IP20.
Температура эксплуатации: -40…+70 °C.
Габариты: 29×66×46.5 мм.
Применение
Блок применяется в квартирных и силовых щитах для распределения питания, организации заземления, соединения проводников разного сечения. Подходит для сетей с напряжением до 1000 В.
