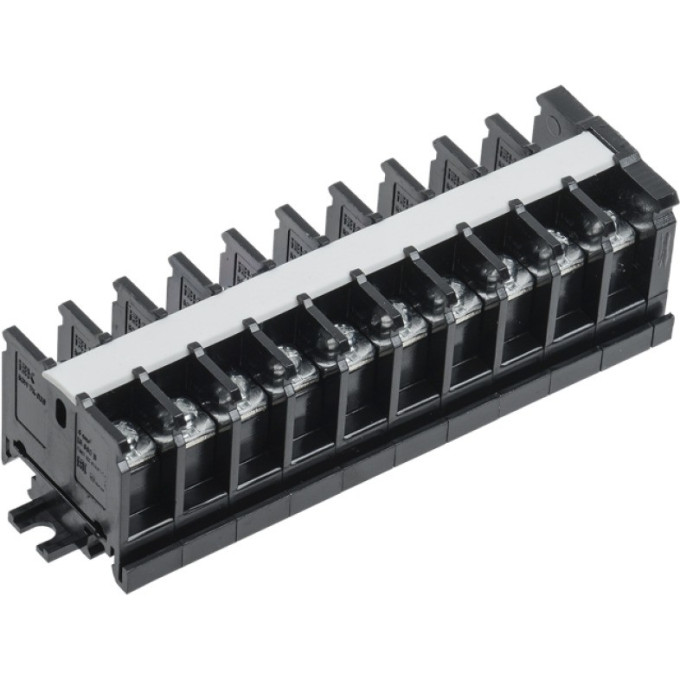

Блок зажимов наборный IEK БЗН TK-030 4мм2 30А на DIN-рейку 10 пар - YZN43-10-004-K02
Артикул: YZN43-10-004-K02
230 руб.
от 58 руб. × 4 без переплаты
Под заказ
Курьер1–2 дня по Москве
ПВЗ2–5 дней по России
Бесплатноот порога на странице доставки
Подробнее о доставке
Винт крепленияМ3
Высота28 мм
Длина130 мм
Класс негорючести изоляц материала ul94V1
Описание
Блок зажимов наборный IEK БЗН TK-030 предназначен для коммутации проводников сечением до 4 мм² в цепях с номинальным током до 30 А. Он широко используется в распределительных щитах, для соединения осветительных и силовых линий, в цепях управления. Установка на DIN-рейку обеспечивает удобство монтажа.
Конструкция и материалы
Корпус выполнен из АБС-пластика, не поддерживающего горение (класс V1 по UL94). Токоведущая часть — из стали, винтовые зажимы обеспечивают надежный контакт. Модель имеет 10 полюсов, каждый с двумя клеммами, что позволяет подключать до 20 проводников. Торцевая заглушка изолирует открытые части.
Технические параметры
- Номинальный ток: 30 А
- Номинальное напряжение: до 660 В переменного тока, до 440 В постоянного
- Сечение проводников: 1,5–4 мм²
- Количество полюсов: 10
- Количество клемм на полюс: 2
- Монтаж: DIN-рейка 35 мм
- Рабочая температура: -40...+50 °C
- Степень защиты: IP00
Применение
Блоки этой серии применяются в электрощитах жилых и общественных зданий, в шкафах автоматики, для коммутации проводов освещения, розеточных групп, а также в системах управления и сигнализации. Они обеспечивают компактное и упорядоченное соединение проводников.
Плюсы
- 10 пар для подключения до 20 проводников
- Монтаж на DIN-рейку
- Негорючий корпус
- Широкий диапазон рабочих температур
Характеристики
| Винт крепления | М3 |
|---|---|
| Высота | 28 мм |
| Длина | 130 мм |
| Класс негорючести изоляц материала ul94 | V1 |
| Климатическое исполнение | УХЛ3 |
| Количество зажимных клемм на 1 полюс | 2 |
| Количество клеммных пар | 10 |
| Количество полюсов | 10 |
| Макс поперечное сечение проводника | 4,0 мм² |
| Макс сечение присоед шин | 10x3 мм² |
| Материал зажима | Сталь |
| Материал изоляции корпуса | Пластик |
| Материал корпуса | АБС-пластик |
| Материал токоведущей части | Сталь |
| Место соединения | Сбоку (поперечное) |
| Модель или исполнение | Фазная |
| Номин импульсное выдерживаемое напряжение | 8 кВ |
| Номин напряжение изоляции ui | 660 В |
| Номин раб напряжение | 660 В |
| Номин раб напряжение переменного тока ue | ≤ 660 В |
| Номин раб напряжение постоянного тока ue | ≤ 440 В |
| Номин ток in | 30 А |
| Номин частота | 50 Гц |
| Номинальная способность к присоединению | 1,5...4 мм² |
| Относительная влажность воздуха | ≤ 90% |
| Рабочая температура | -40...+50 °C |
| Ремонтопригодность | Нет |
| Сечение многожильного гибкого провода | 1,5...4 мм² |
| Сечение одножильного жёсткого провода | 1,5...4 мм² |
| Сечение шины | 4.5 мм² |
| Степень загрязнения | 3 |
| Степень защиты - ip | IP00 |
| Тип монтажа | DIN-рейка (стандарт) 35 мм |
| Тип электрич соединения 1 | Винтовое соединение |
| Тип электрич соединения 2 | Винтовое соединение |
| Цвет | Черный |
| Ширина | 38 мм |
| Ширина или размер ячейки | 38.0 мм |
| Гарантийный срок, лет | 1 |
| Срок службы, лет | 15 |
