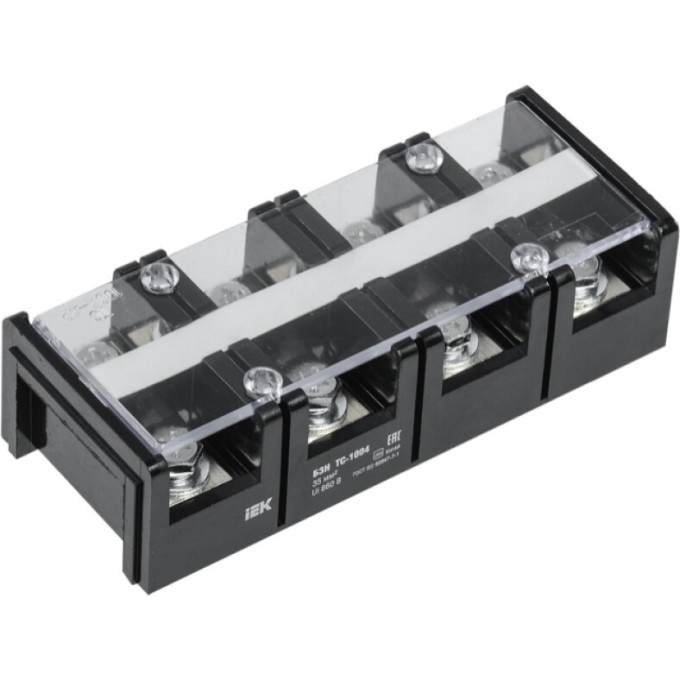

Блок зажимов наборный IEK БЗН ТС-1004 35мм2 100A 4 пары - YZN42-04-035-K02
Артикул: YZN42-04-035-K02
280 руб.
от 70 руб. × 4 без переплаты
Под заказ
Курьер1–2 дня по Москве
ПВЗ2–5 дней по России
Бесплатноот порога на странице доставки
Подробнее о доставке
Винт крепленияМ6
Высота37 мм
Длина132 мм
Класс негорючести изоляц материала ul94V1
Описание
При монтаже силовых щитов и промышленного оборудования часто требуется соединять кабели большого сечения. IEK БЗН ТС-1004 рассчитан на ток до 100 А и позволяет подключать жилы до 35 мм². Четыре пары клемм дают 8 точек для коммутации. Блок работает в цепях переменного тока до 660 В и постоянного до 440 В.
Характеристики
- Номинальный ток: 100 А
- Сечение проводников: 16…35 мм²
- Количество клеммных пар: 4
- Тип зажима: винтовой (сталь, винт М6)
- Материал корпуса: карболит, класс V1
- Степень защиты: IP00
- Рабочая температура: -40…+50 °C
- Размеры: 132×53×37 мм
Сценарии использования
Блок подходит для распределительных устройств, вводных щитов, подключения насосов, вентиляторов и другого оборудования средней и высокой мощности. Карболитовый корпус устойчив к нагреву и механическим нагрузкам.
Плюсы
- Ток до 100 А
- Подключение жил до 35 мм²
- Износостойкий корпус из карболита
Характеристики
| Винт крепления | М6 |
|---|---|
| Высота | 37 мм |
| Длина | 132 мм |
| Класс негорючести изоляц материала ul94 | V1 |
| Климатическое исполнение | УХЛ3 |
| Количество зажимных клемм на 1 полюс | 2 |
| Количество клеммных пар | 4 |
| Количество полюсов | 4 |
| Макс поперечное сечение проводника | 35,0 мм² |
| Макс сечение присоед шин | 18х4 мм² |
| Материал зажима | Сталь |
| Материал изоляции корпуса | Карболит |
| Материал корпуса | Карболит |
| Материал токоведущей части | Латунь |
| Место соединения | Сбоку (поперечное) |
| Модель или исполнение | Фазная |
| Номин импульсное выдерживаемое напряжение | 8 кВ |
| Номин напряжение изоляции ui | 660 В |
| Номин раб напряжение | 660 В |
| Номин раб напряжение переменного тока ue | ≤ 660 В |
| Номин раб напряжение постоянного тока ue | ≤ 440 В |
| Номин ток in | 100 А |
| Номин частота | 50 Гц |
| Номинальная способность к присоединению | 16...35 мм² |
| Относительная влажность воздуха | ≤ 90% |
| Рабочая температура | -40...+50 °C |
| Ремонтопригодность | Нет |
| Сечение многожильного гибкого провода | 16...35 мм² |
| Сечение одножильного жёсткого провода | 16...35 мм² |
| Сечение шины | 35.0 мм² |
| Степень загрязнения | 3 |
| Степень защиты - ip | IP00 |
| Тип монтажа | Монтажная панель/плата |
| Тип электрич соединения 1 | Болтовое соединение |
| Тип электрич соединения 2 | Винтовое соединение |
| Цвет | Черный |
| Ширина | 53 мм |
| Ширина или размер ячейки | 53.0 мм |
| Гарантийный срок, лет | 1 |
| Срок службы, лет | 15 |
