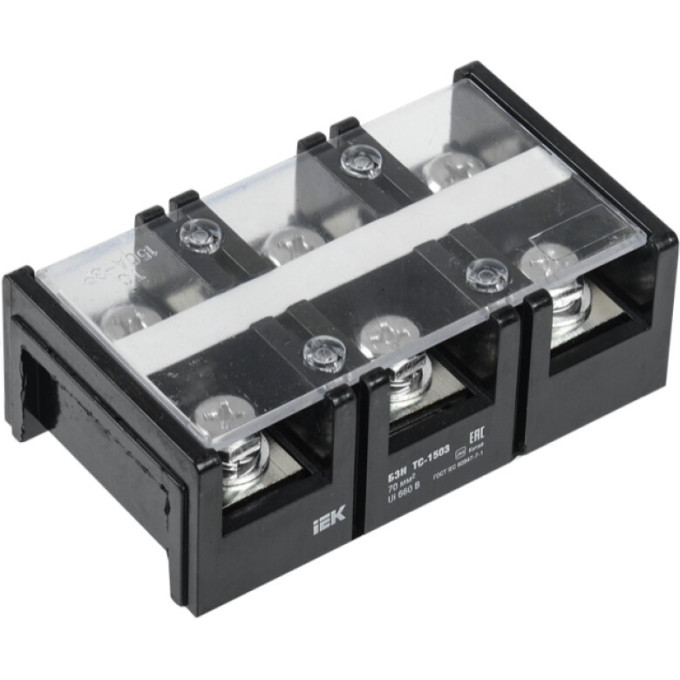

Блок зажимов наборный IEK БЗН ТС-1503 70мм2 150A 3 пары - YZN42-03-070-K02
Артикул: YZN42-03-070-K02
360 руб.
от 90 руб. × 4 без переплаты
Под заказ
Курьер1–2 дня по Москве
ПВЗ2–5 дней по России
Бесплатноот порога на странице доставки
Подробнее о доставке
Винт крепленияМ8
Высота40 мм
Длина114 мм
Класс негорючести изоляц материала ul94V1
Описание
Для мощных силовых линий с большим сечением кабеля нужны усиленные клеммные блоки. IEK БЗН ТС-1503 рассчитан на ток до 150 А и позволяет подключать жилы сечением до 70 мм². Три пары клемм обеспечивают 6 точек подключения. Блок работает в цепях переменного тока до 660 В и постоянного до 440 В.
Технические параметры
- Номинальный ток: 150 А
- Сечение проводников: 35…70 мм²
- Количество клеммных пар: 3
- Тип соединения: винтовое (сталь, винт М8)
- Материал корпуса: карболит, класс V1
- Степень защиты: IP00
- Рабочая температура: -40…+50 °C
- Габариты: 114×65×40 мм
Область применения
Модель используется для подключения вводных кабелей, мощных электродвигателей, сварочного оборудования и других токопотребителей. Карболитовый корпус обеспечивает дополнительную механическую прочность.
Плюсы
- Высокий ток 150 А
- Подключение жил до 70 мм²
- Прочный корпус из карболита
Характеристики
| Винт крепления | М8 |
|---|---|
| Высота | 40 мм |
| Длина | 114 мм |
| Класс негорючести изоляц материала ul94 | V1 |
| Климатическое исполнение | УХЛ3 |
| Количество зажимных клемм на 1 полюс | 2 |
| Количество клеммных пар | 3 |
| Количество полюсов | 3 |
| Макс поперечное сечение проводника | 70,0 мм² |
| Макс сечение присоед шин | 20х8 мм² |
| Материал зажима | Сталь |
| Материал изоляции корпуса | Карболит |
| Материал корпуса | Карболит |
| Материал токоведущей части | Латунь |
| Место соединения | Сбоку (поперечное) |
| Модель или исполнение | Фазная |
| Номин импульсное выдерживаемое напряжение | 8 кВ |
| Номин напряжение изоляции ui | 660 В |
| Номин раб напряжение | 660 В |
| Номин раб напряжение переменного тока ue | ≤ 660 В |
| Номин раб напряжение постоянного тока ue | ≤ 440 В |
| Номин ток in | 150 А |
| Номин частота | 50 Гц |
| Номинальная способность к присоединению | 35...70 мм² |
| Относительная влажность воздуха | ≤ 90% |
| Рабочая температура | -40...+50 °C |
| Ремонтопригодность | Нет |
| Сечение многожильного гибкого провода | 35...70 мм² |
| Сечение одножильного жёсткого провода | 35...70 мм² |
| Сечение шины | 60.0 мм² |
| Степень загрязнения | 3 |
| Степень защиты - ip | IP00 |
| Тип монтажа | Монтажная панель/плата |
| Тип электрич соединения 1 | Болтовое соединение |
| Тип электрич соединения 2 | Винтовое соединение |
| Цвет | Черный |
| Ширина | 65 мм |
| Ширина или размер ячейки | 65.0 мм |
| Гарантийный срок, лет | 1 |
| Срок службы, лет | 15 |
