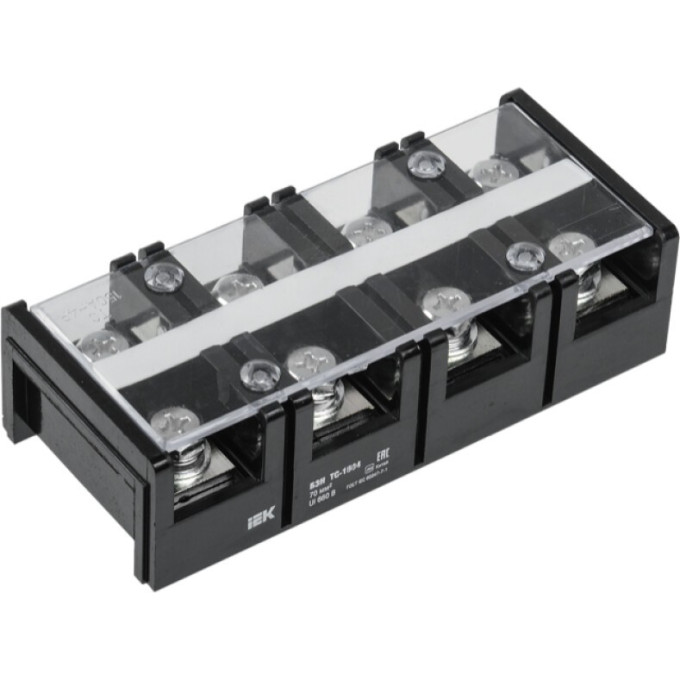

Блок зажимов наборный IEK БЗН ТС-1504 70мм2 150A 4 пары - YZN42-04-070-K02
Артикул: YZN42-04-070-K02
490 руб.
от 123 руб. × 4 без переплаты
Под заказ
Курьер1–2 дня по Москве
ПВЗ2–5 дней по России
Бесплатноот порога на странице доставки
Подробнее о доставке
Винт крепленияМ8
Высота40 мм
Длина153 мм
Класс негорючести изоляц материала ul94V1
Описание
Для соединения и ответвления проводников в цепях с током до 150 А применяют наборные блоки зажимов. Модель IEK БЗН ТС-1504 рассчитана на проводники сечением до 70 мм², работает в сетях переменного тока до 660 В и постоянного до 440 В.
Конструкция
- Корпус из карболита, не поддерживающего горение (класс V1 по UL94)
- Латунная токоведущая шина
- Винтовые зажимы с креплением М8
- Прозрачная крышка для изоляции
Технические параметры
- Номинальный ток: 150 А
- Сечение проводников: 35–70 мм² (жёсткий и гибкий)
- Количество полюсов: 4, клеммных пар: 4
- Номинальное напряжение изоляции: 660 В
- Импульсное выдерживаемое напряжение: 8 кВ
- Рабочая температура: от -40 до +50 °C
- Степень защиты: IP00
- Габариты: 153×66×40 мм
Применение
Блок устанавливается на монтажную панель или плату. Подходит для распределительных щитов, подключения трехфазных нагрузок, электродвигателей и другого оборудования средней мощности.
Плюсы
- Номинальный ток 150 А
- 4 полюса для трехфазных сетей
- Подходит для проводников до 70 мм²
- Негорючий корпус
Характеристики
| Винт крепления | М8 |
|---|---|
| Высота | 40 мм |
| Длина | 153 мм |
| Класс негорючести изоляц материала ul94 | V1 |
| Климатическое исполнение | УХЛ3 |
| Количество зажимных клемм на 1 полюс | 2 |
| Количество клеммных пар | 4 |
| Количество полюсов | 4 |
| Макс поперечное сечение проводника | 70,0 мм² |
| Макс сечение присоед шин | 20х8 мм² |
| Материал зажима | Сталь |
| Материал изоляции корпуса | Карболит |
| Материал корпуса | Карболит |
| Материал токоведущей части | Латунь |
| Место соединения | Сбоку (поперечное) |
| Модель или исполнение | Фазная |
| Номин импульсное выдерживаемое напряжение | 8 кВ |
| Номин напряжение изоляции ui | 660 В |
| Номин раб напряжение | 660 В |
| Номин раб напряжение переменного тока ue | ≤ 660 В |
| Номин раб напряжение постоянного тока ue | ≤ 440 В |
| Номин ток in | 150 А |
| Номин частота | 50 Гц |
| Номинальная способность к присоединению | 35...70 мм² |
| Относительная влажность воздуха | ≤ 90% |
| Рабочая температура | -40...+50 °C |
| Ремонтопригодность | Нет |
| Сечение многожильного гибкого провода | 35...70 мм² |
| Сечение одножильного жёсткого провода | 35...70 мм² |
| Сечение шины | 60.0 мм² |
| Степень загрязнения | 3 |
| Степень защиты - ip | IP00 |
| Тип монтажа | Монтажная панель/плата |
| Тип электрич соединения 1 | Болтовое соединение |
| Тип электрич соединения 2 | Винтовое соединение |
| Цвет | Черный |
| Ширина | 66 мм |
| Ширина или размер ячейки | 66.0 мм |
| Гарантийный срок, лет | 1 |
| Срок службы, лет | 15 |
