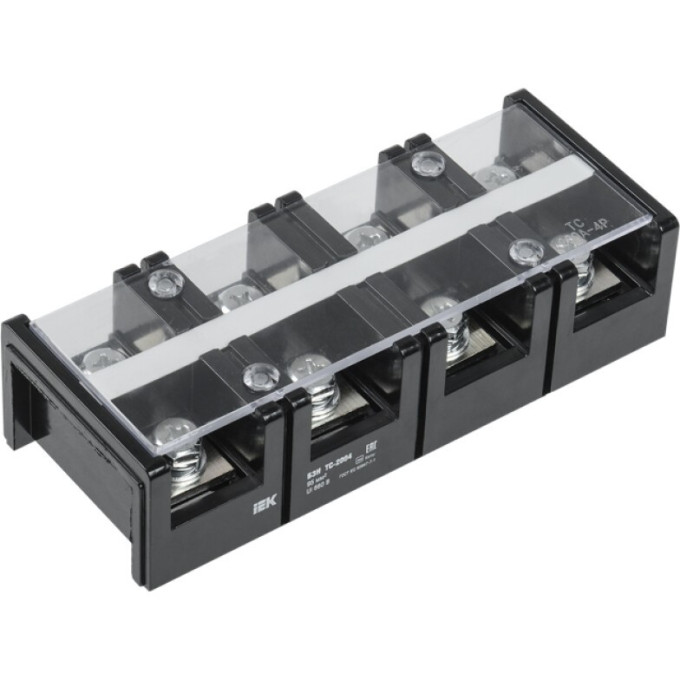

Блок зажимов наборный IEK БЗН ТС-2004 95мм2 200A 4 пары - YZN42-04-095-K02
Артикул: YZN42-04-095-K02
720 руб.
от 180 руб. × 4 без переплаты
Под заказ
Курьер1–2 дня по Москве
ПВЗ2–5 дней по России
Бесплатноот порога на странице доставки
Подробнее о доставке
Винт крепленияМ8
Высота44 мм
Длина177 мм
Класс негорючести изоляц материала ul94V1
Описание
При монтаже силовых цепей часто требуется надежно соединять и ответвлять проводники большого сечения — до 95 мм². Блок зажимов наборный IEK YZN42-04-095-K02 рассчитан на работу с такими кабелями и обеспечивает безопасное винтовое соединение. Он используется в распределительных устройствах и щитах для коммутации медных и алюминиевых жил в цепях переменного тока до 660 В и постоянного — до 440 В.
Технические параметры
- Номинальный ток: 200 А
- Количество полюсов: 4
- Количество клеммных пар: 4
- Сечение проводника (одножильный жесткий): 50…95 мм²
- Сечение проводника (многожильный гибкий): 50…95 мм²
- Материал корпуса: карболит
- Материал токоведущей части: латунь
- Тип монтажа: монтажная панель
- Номинальное напряжение изоляции: 660 В
- Степень защиты: IP00
- Рабочая температура: от -40 до +50 °C
- Срок службы: 15 лет
- Гарантийный срок: 1 год
Особенности применения
Блок устанавливается на монтажную панель. Для изоляции проводников предусмотрена прозрачная крышка. Корпус из карболита не поддерживает горение (класс V1), что важно для безопасности. Изделие выдерживает испытания на превышение температуры и кратковременный ток, что подтверждает его пригодность для работы в силовых цепях.
Плюсы
- Большое сечение до 95 мм²
- Номинальный ток 200 А
- Корпус из негорючего карболита
- Рассчитан на алюминиевые и медные проводники
Характеристики
| Винт крепления | М8 |
|---|---|
| Высота | 44 мм |
| Длина | 177 мм |
| Класс негорючести изоляц материала ul94 | V1 |
| Климатическое исполнение | УХЛ3 |
| Количество зажимных клемм на 1 полюс | 2 |
| Количество клеммных пар | 4 |
| Количество полюсов | 4 |
| Макс поперечное сечение проводника | 95,0 мм² |
| Макс сечение присоед шин | 22х8 мм² |
| Материал зажима | Сталь |
| Материал изоляции корпуса | Карболит |
| Материал корпуса | Карболит |
| Материал токоведущей части | Латунь |
| Место соединения | Сбоку (поперечное) |
| Модель или исполнение | Фазная |
| Номин импульсное выдерживаемое напряжение | 8 кВ |
| Номин напряжение изоляции ui | 660 В |
| Номин раб напряжение | 660 В |
| Номин раб напряжение переменного тока ue | ≤ 660 В |
| Номин раб напряжение постоянного тока ue | ≤ 440 В |
| Номин ток in | 200 А |
| Номин частота | 50 Гц |
| Номинальная способность к присоединению | 50...95 мм² |
| Относительная влажность воздуха | ≤ 90% |
| Рабочая температура | -40...+50 °C |
| Ремонтопригодность | Нет |
| Сечение многожильного гибкого провода | 50...95 мм² |
| Сечение одножильного жёсткого провода | 50...95 мм² |
| Сечение шины | 69.0 мм² |
| Степень загрязнения | 3 |
| Степень защиты - ip | IP00 |
| Тип монтажа | Монтажная панель/плата |
| Тип электрич соединения 1 | Болтовое соединение |
| Тип электрич соединения 2 | Винтовое соединение |
| Цвет | Черный |
| Ширина | 71 мм |
| Ширина или размер ячейки | 71.0 мм |
| Гарантийный срок, лет | 1 |
| Срок службы, лет | 15 |
