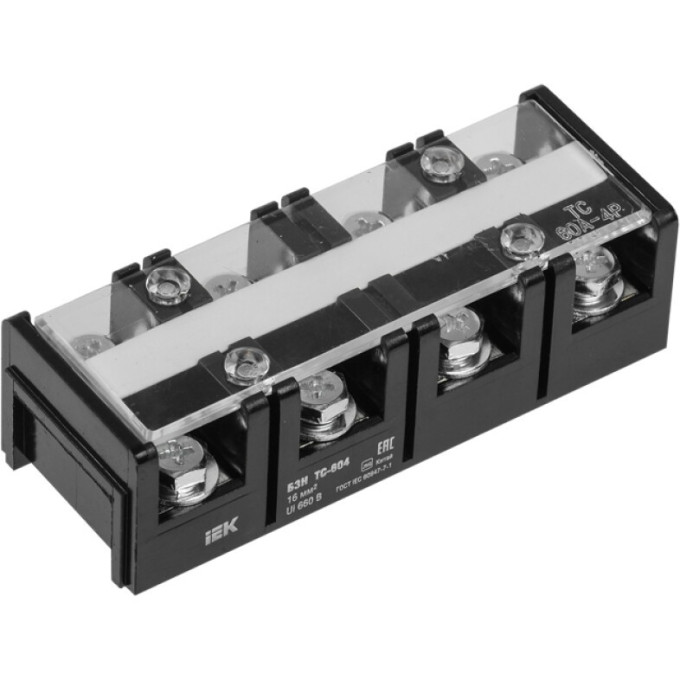

Блок зажимов наборный IEK БЗН ТС-604 16мм2 60A 4 пары - YZN42-04-016-K02
Артикул: YZN42-04-016-K02
160 руб.
от 40 руб. × 4 без переплаты
Под заказ
Курьер1–2 дня по Москве
ПВЗ2–5 дней по России
Бесплатноот порога на странице доставки
Подробнее о доставке
Винт крепленияМ6
Высота32 мм
Длина111 мм
Класс негорючести изоляц материала ul94V1
Описание
Универсальный клеммный блок для силовых цепей средней мощности. IEK БЗН ТС-604 рассчитан на ток до 60 А и позволяет подключать жилы сечением от 6 до 16 мм². Четыре пары клемм обеспечивают 8 точек подключения. Блок работает в цепях переменного тока до 660 В и постоянного до 440 В.
Технические параметры
- Номинальный ток: 60 А
- Сечение проводников: 6…16 мм²
- Количество клеммных пар: 4
- Тип соединения: винтовое (сталь, винт М6)
- Материал корпуса: карболит, класс V1
- Степень защиты: IP00
- Рабочая температура: -40…+50 °C
- Размеры: 111×41×32 мм
Где применяется
Модель востребована в распределительных щитах, при подключении электроплит, кондиционеров, насосов и другого оборудования. Компактные размеры позволяют размещать блок в стандартных шкафах.
Плюсы
- Надёжное соединение для токов до 60 А
- Карболитовый корпус
- Подходит для медных и алюминиевых жил
Характеристики
| Винт крепления | М6 |
|---|---|
| Высота | 32 мм |
| Длина | 111 мм |
| Класс негорючести изоляц материала ul94 | V1 |
| Климатическое исполнение | УХЛ3 |
| Количество зажимных клемм на 1 полюс | 2 |
| Количество клеммных пар | 4 |
| Количество полюсов | 4 |
| Макс поперечное сечение проводника | 16,0 мм² |
| Макс сечение присоед шин | 15х5 мм² |
| Материал зажима | Сталь |
| Материал изоляции корпуса | Карболит |
| Материал корпуса | Карболит |
| Материал токоведущей части | Латунь |
| Место соединения | Сбоку (поперечное) |
| Модель или исполнение | Фазная |
| Номин импульсное выдерживаемое напряжение | 8 кВ |
| Номин напряжение изоляции ui | 660 В |
| Номин раб напряжение | 660 В |
| Номин раб напряжение переменного тока ue | ≤ 660 В |
| Номин раб напряжение постоянного тока ue | ≤ 440 В |
| Номин ток in | 60 А |
| Номин частота | 50 Гц |
| Номинальная способность к присоединению | 6...16 мм² |
| Относительная влажность воздуха | ≤ 90% |
| Рабочая температура | -40...+50 °C |
| Ремонтопригодность | Нет |
| Сечение многожильного гибкого провода | 6...16 мм² |
| Сечение одножильного жёсткого провода | 6...16 мм² |
| Сечение шины | 30.0 мм² |
| Степень загрязнения | 3 |
| Степень защиты - ip | IP00 |
| Тип монтажа | Монтажная панель/плата |
| Тип электрич соединения 1 | Болтовое соединение |
| Тип электрич соединения 2 | Винтовое соединение |
| Цвет | Черный |
| Ширина | 41 мм |
| Ширина или размер ячейки | 41.0 мм |
| Гарантийный срок, лет | 1 |
| Срок службы, лет | 15 |
