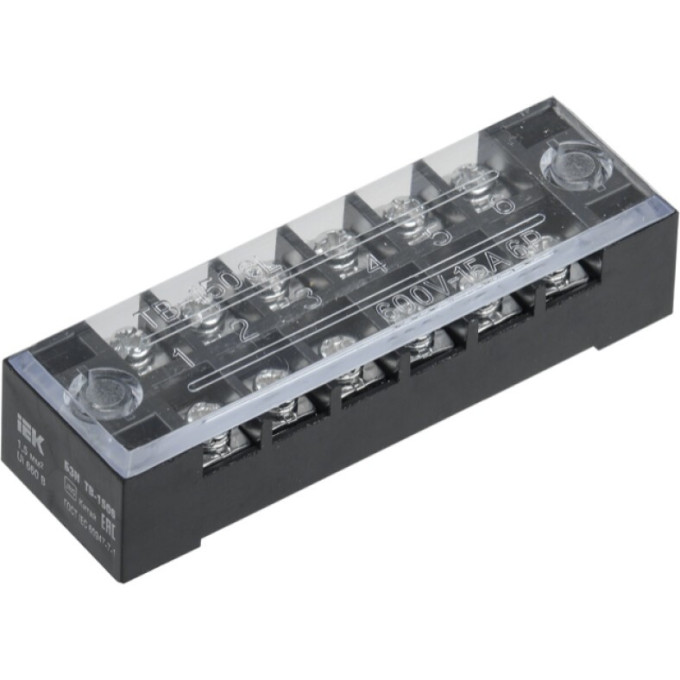

Блок зажимов наборный IEK БЗН ТВ-1506 1,5мм2 15A 6 пар - YZN41-06-001-K02
Артикул: YZN41-06-001-K02
30 руб.
от 8 руб. × 4 без переплаты
Под заказ
Курьер1–2 дня по Москве
ПВЗ2–5 дней по России
Бесплатноот порога на странице доставки
Подробнее о доставке
Винт крепленияМ3
Высота17 мм
Длина73 мм
Класс негорючести изоляц материала ul94V1
Описание
При монтаже распределительных щитов и сборке электроустановок часто требуется компактно и надёжно соединить несколько проводников. Наборный блок зажимов IEK БЗН ТВ-1506 решает эту задачу для цепей с напряжением до 660 В переменного тока и до 440 В постоянного тока. Устройство рассчитано на установку на монтажную панель и подходит для работы с медными и алюминиевыми жилами.
Основные параметры
- Номинальный ток: 15 А
- Максимальное сечение подключаемого проводника: 1,5 мм²
- Количество клеммных пар: 6
- Тип соединения: винтовое, болтовое
- Материал корпуса: АБС-пластик, класс негорючести V1 по UL94
- Степень защиты: IP00
- Рабочая температура: от -40 до +50 °C
- Габариты: 73×22×17 мм
Где применяется
Блок востребован при сборке щитового оборудования, в системах автоматизации и управления, а также при подключении осветительных и силовых нагрузок в промышленных и бытовых установках. Поперечное расположение клемм сбоку упрощает прокладку проводов и делает монтаж более аккуратным.
Плюсы
- Корпус из негорючего АБС-пластика
- Подходит для медных и алюминиевых проводников
- Компактные размеры для плотного монтажа
Характеристики
| Винт крепления | М3 |
|---|---|
| Высота | 17 мм |
| Длина | 73 мм |
| Класс негорючести изоляц материала ul94 | V1 |
| Климатическое исполнение | УХЛ3 |
| Количество зажимных клемм на 1 полюс | 2 |
| Количество клеммных пар | 6 |
| Количество полюсов | 6 |
| Макс поперечное сечение проводника | 1,5 мм² |
| Макс сечение присоед шин | 6х3 мм² |
| Материал зажима | Сталь |
| Материал изоляции корпуса | Пластик |
| Материал корпуса | АБС-пластик |
| Материал токоведущей части | Сталь |
| Место соединения | Сбоку (поперечное) |
| Модель или исполнение | Фазная |
| Номин импульсное выдерживаемое напряжение | 8 кВ |
| Номин напряжение изоляции ui | 660 В |
| Номин раб напряжение | 660 В |
| Номин раб напряжение переменного тока ue | ≤ 660 В |
| Номин раб напряжение постоянного тока ue | ≤ 440 В |
| Номин ток in | 15 А |
| Номин частота | 50 Гц |
| Номинальная способность к присоединению | 0,75 ...1,5 мм² |
| Относительная влажность воздуха | ≤ 90% |
| Рабочая температура | -40...+50 °C |
| Ремонтопригодность | Нет |
| Сечение многожильного гибкого провода | 0,75 ...1,5 мм² |
| Сечение одножильного жёсткого провода | 0,75 ...1,5 мм² |
| Сечение шины | 3.3 мм² |
| Степень загрязнения | 3 |
| Степень защиты - ip | IP00 |
| Тип монтажа | Монтажная панель/плата |
| Тип электрич соединения 1 | Болтовое соединение |
| Тип электрич соединения 2 | Винтовое соединение |
| Цвет | Черный |
| Ширина | 22 мм |
| Ширина или размер ячейки | 22.0 мм |
| Гарантийный срок, лет | 1 |
| Срок службы, лет | 15 |
