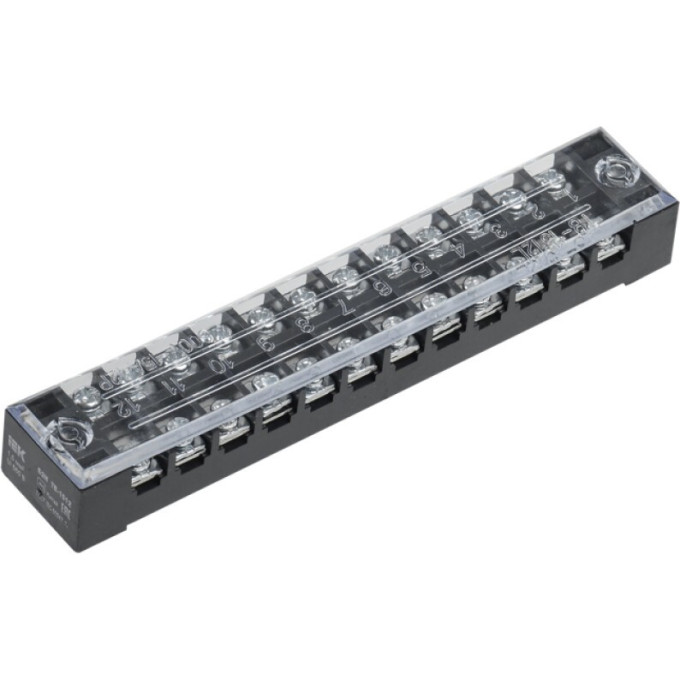

Блок зажимов наборный IEK БЗН ТВ-1512 1,5мм2 15A 12 пар - YZN41-12-001-K02
Артикул: YZN41-12-001-K02
130 руб.
от 33 руб. × 4 без переплаты
Под заказ
Курьер1–2 дня по Москве
ПВЗ2–5 дней по России
Бесплатноот порога на странице доставки
Подробнее о доставке
Винт крепленияМ3
Высота17 мм
Длина125 мм
Класс негорючести изоляц материала ul94V1
Описание
При сборке щитов и шкафов автоматики часто требуется компактное и упорядоченное соединение большого количества проводов. IEK БЗН ТВ-1512 с 12 парами клемм позволяет подключать до 24 жил сечением до 1,5 мм² при рабочем токе до 15 А. Блок подходит для цепей переменного напряжения до 660 В и постоянного до 440 В.
Параметры изделия
- Номинальный ток: 15 А
- Максимальное сечение проводника: 1,5 мм²
- Количество клеммных пар: 12
- Тип зажима: винтовой (сталь)
- Материал корпуса: АБС-пластик, класс V1 по UL94
- Степень защиты: IP00
- Диапазон рабочих температур: -40…+50 °C
- Размеры: 125×22×17 мм
Где пригодится
Модель востребована при монтаже систем освещения, в цепях управления и сигнализации, а также при подключении контроллеров и реле. Поперечное расположение клемм облегчает прокладку проводки и снижает риск ошибок при коммутации.
Плюсы
- 12 пар для плотной компоновки
- Негорючий корпус
- Подходит для медных и алюминиевых жил
Характеристики
| Винт крепления | М3 |
|---|---|
| Высота | 17 мм |
| Длина | 125 мм |
| Класс негорючести изоляц материала ul94 | V1 |
| Климатическое исполнение | УХЛ3 |
| Количество зажимных клемм на 1 полюс | 2 |
| Количество клеммных пар | 12 |
| Количество полюсов | 12 |
| Макс поперечное сечение проводника | 1,5 мм² |
| Макс сечение присоед шин | 6х3 мм² |
| Материал зажима | Сталь |
| Материал изоляции корпуса | Пластик |
| Материал корпуса | АБС-пластик |
| Материал токоведущей части | Сталь |
| Место соединения | Сбоку (поперечное) |
| Модель или исполнение | Фазная |
| Номин импульсное выдерживаемое напряжение | 8 кВ |
| Номин напряжение изоляции ui | 660 В |
| Номин раб напряжение | 660 В |
| Номин раб напряжение переменного тока ue | ≤ 660 В |
| Номин раб напряжение постоянного тока ue | ≤ 440 В |
| Номин ток in | 15 А |
| Номин частота | 50 Гц |
| Номинальная способность к присоединению | 0,75 ...1,5 мм² |
| Относительная влажность воздуха | ≤ 90% |
| Рабочая температура | -40...+50 °C |
| Ремонтопригодность | Нет |
| Сечение многожильного гибкого провода | 0,75 ...1,5 мм² |
| Сечение одножильного жёсткого провода | 0,75 ...1,5 мм² |
| Сечение шины | 3.3 мм² |
| Степень загрязнения | 3 |
| Степень защиты - ip | IP00 |
| Тип монтажа | Монтажная панель/плата |
| Тип электрич соединения 1 | Болтовое соединение |
| Тип электрич соединения 2 | Винтовое соединение |
| Цвет | Черный |
| Ширина | 22 мм |
| Ширина или размер ячейки | 22.0 мм |
| Гарантийный срок, лет | 1 |
| Срок службы, лет | 15 |
