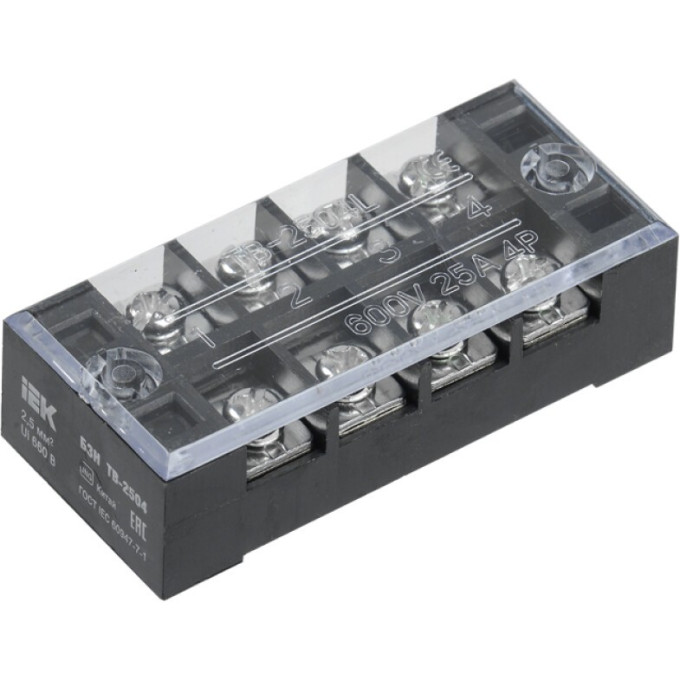

Блок зажимов наборный IEK БЗН ТВ-2504 2,5мм2 25A 4 пары - YZN41-04-002-K02
Артикул: YZN41-04-002-K02
40 руб.
от 10 руб. × 4 без переплаты
Под заказ
Курьер1–2 дня по Москве
ПВЗ2–5 дней по России
Бесплатноот порога на странице доставки
Подробнее о доставке
Винт крепленияМ4
Высота19 мм
Длина67 мм
Класс негорючести изоляц материала ul94V1
Описание
Небольшой клеммный блок для локальных соединений. IEK БЗН ТВ-2504 с четырьмя парами клемм подходит для подключения проводов сечением до 2,5 мм² при токе до 25 А. Устройство применяется в цепях переменного тока до 660 В и постоянного до 440 В. Корпус из АБС-пластика не поддерживает горение.
Основные характеристики
- Номинальный ток: 25 А
- Сечение проводников: 1…2,5 мм²
- Количество клеммных пар: 4
- Тип соединения: винтовое (стальной зажим)
- Материал корпуса: АБС-пластик, класс V1
- Степень защиты: IP00
- Диапазон температур: -40…+50 °C
- Размеры: 67×30×19 мм
Где используется
Блок удобен для подключения осветительных приборов, выключателей, датчиков и других маломощных устройств. Компактная длина 67 мм позволяет размещать его даже в тесных монтажных коробках.
Плюсы
- Малые габариты для ограниченного пространства
- Надёжный винтовой контакт
- Подходит для меди и алюминия
Характеристики
| Винт крепления | М4 |
|---|---|
| Высота | 19 мм |
| Длина | 67 мм |
| Класс негорючести изоляц материала ul94 | V1 |
| Климатическое исполнение | УХЛ3 |
| Количество зажимных клемм на 1 полюс | 2 |
| Количество клеммных пар | 4 |
| Количество полюсов | 4 |
| Макс поперечное сечение проводника | 2,5 мм² |
| Макс сечение присоед шин | 9х4 мм² |
| Материал зажима | Сталь |
| Материал изоляции корпуса | Пластик |
| Материал корпуса | АБС-пластик |
| Материал токоведущей части | Сталь |
| Место соединения | Сбоку (поперечное) |
| Модель или исполнение | Фазная |
| Номин импульсное выдерживаемое напряжение | 8 кВ |
| Номин напряжение изоляции ui | 660 В |
| Номин раб напряжение | 660 В |
| Номин раб напряжение переменного тока ue | ≤ 660 В |
| Номин раб напряжение постоянного тока ue | ≤ 440 В |
| Номин ток in | 25 А |
| Номин частота | 50 Гц |
| Номинальная способность к присоединению | 1...2,5 мм² |
| Относительная влажность воздуха | ≤ 90% |
| Рабочая температура | -40...+50 °C |
| Ремонтопригодность | Нет |
| Сечение многожильного гибкого провода | 1...2,5 мм² |
| Сечение одножильного жёсткого провода | 1...2,5 мм² |
| Сечение шины | 9.5 мм² |
| Степень загрязнения | 3 |
| Степень защиты - ip | IP00 |
| Тип монтажа | Монтажная панель/плата |
| Тип электрич соединения 1 | Болтовое соединение |
| Тип электрич соединения 2 | Винтовое соединение |
| Цвет | Черный |
| Ширина | 30 мм |
| Ширина или размер ячейки | 30.0 мм |
| Гарантийный срок, лет | 1 |
| Срок службы, лет | 15 |
