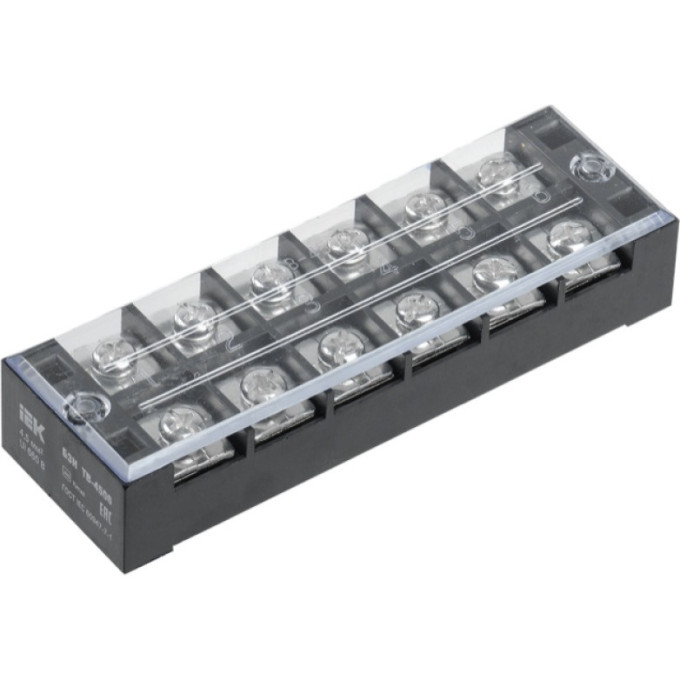

Блок зажимов наборный IEK БЗН ТВ-2506 2,5мм2 25A 6 пар - YZN41-06-002-K02
Артикул: YZN41-06-002-K02
50 руб.
от 13 руб. × 4 без переплаты
Под заказ
Курьер1–2 дня по Москве
ПВЗ2–5 дней по России
Бесплатноот порога на странице доставки
Подробнее о доставке
Винт крепленияМ4
Высота19 мм
Длина91 мм
Класс негорючести изоляц материала ul94V1
Описание
Этот наборный блок зажимов решает задачу компактного соединения большого количества проводников небольшого сечения. Он удобен при монтаже слаботочных цепей, систем автоматизации и управления.
Конструкция
- Корпус из АБС-пластика, не поддерживающего горение (UL94 V1)
- Токоведущая часть стальная, зажим стальной
- Винтовое соединение, два зажима на полюс
- Боковое поперечное соединение
- Прозрачная крышка для изоляции (опционально)
Технические характеристики
- Номинальный ток: 25 А
- Номинальное напряжение: до 660 В переменного тока, до 440 В постоянного тока
- Сечение проводников: 1–2,5 мм² (гибкий и жёсткий)
- Количество пар: 6
- Ширина 30 мм, длина 91 мм, высота 19 мм
- Рабочая температура: от -40 до +50 °C
- Степень защиты: IP00
- Климатическое исполнение: УХЛ3
Применение
Блок устанавливается на монтажную панель или плату. Подходит для соединения медных и алюминиевых проводников в цепях управления, освещения и других электроустановках.
Плюсы
- Шесть пар для множества соединений
- Компактный размер
- Пожаробезопасный корпус
- Подходит для медных и алюминиевых проводников
Характеристики
| Винт крепления | М4 |
|---|---|
| Высота | 19 мм |
| Длина | 91 мм |
| Класс негорючести изоляц материала ul94 | V1 |
| Климатическое исполнение | УХЛ3 |
| Количество зажимных клемм на 1 полюс | 2 |
| Количество клеммных пар | 6 |
| Количество полюсов | 6 |
| Макс поперечное сечение проводника | 2,5 мм² |
| Макс сечение присоед шин | 9х4 мм² |
| Материал зажима | Сталь |
| Материал изоляции корпуса | Пластик |
| Материал корпуса | АБС-пластик |
| Материал токоведущей части | Сталь |
| Место соединения | Сбоку (поперечное) |
| Модель или исполнение | Фазная |
| Номин импульсное выдерживаемое напряжение | 8 кВ |
| Номин напряжение изоляции ui | 660 В |
| Номин раб напряжение | 660 В |
| Номин раб напряжение переменного тока ue | ≤ 660 В |
| Номин раб напряжение постоянного тока ue | ≤ 440 В |
| Номин ток in | 25 А |
| Номин частота | 50 Гц |
| Номинальная способность к присоединению | 1...2,5 мм² |
| Относительная влажность воздуха | ≤ 90% |
| Рабочая температура | -40...+50 °C |
| Ремонтопригодность | Нет |
| Сечение многожильного гибкого провода | 1...2,5 мм² |
| Сечение одножильного жёсткого провода | 1...2,5 мм² |
| Сечение шины | 9.5 мм² |
| Степень загрязнения | 3 |
| Степень защиты - ip | IP00 |
| Тип монтажа | Монтажная панель/плата |
| Тип электрич соединения 1 | Болтовое соединение |
| Тип электрич соединения 2 | Винтовое соединение |
| Цвет | Черный |
| Ширина | 30 мм |
| Ширина или размер ячейки | 30.0 мм |
| Гарантийный срок, лет | 1 |
| Срок службы, лет | 15 |
