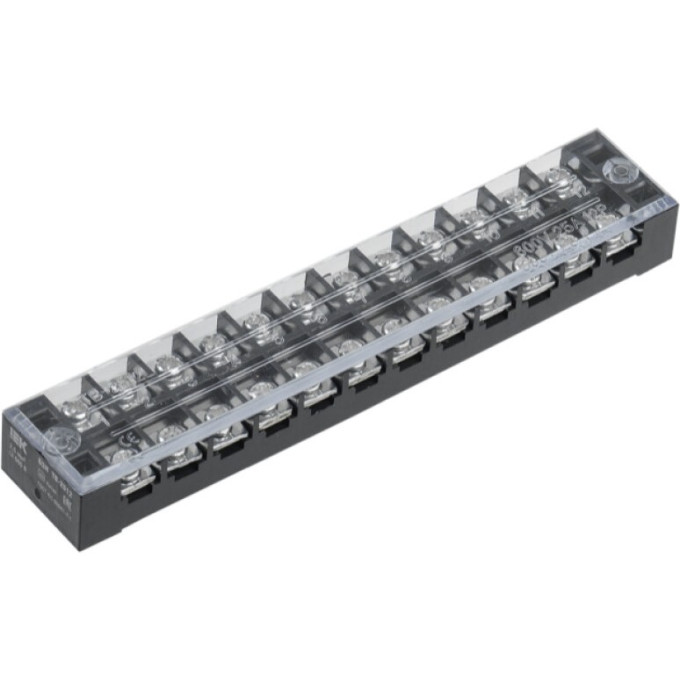

Блок зажимов наборный IEK БЗН ТВ-2512 2,5мм2 25A 12 пар - YZN41-12-002-K02
Артикул: YZN41-12-002-K02
100 руб.
от 25 руб. × 4 без переплаты
Под заказ
Курьер1–2 дня по Москве
ПВЗ2–5 дней по России
Бесплатноот порога на странице доставки
Подробнее о доставке
Винт крепленияМ4
Высота19 мм
Длина163 мм
Класс негорючести изоляц материала ul94V1
Описание
Когда нужно соединить несколько линий в одной точке, удобнее использовать готовый клеммный блок. IEK БЗН ТВ-2512 рассчитан на 12 пар и позволяет подключать жилы сечением до 2,5 мм² при токе до 25 А. Модель подходит для цепей переменного тока до 660 В и постоянного до 440 В.
Технические характеристики
- Номинальный ток: 25 А
- Сечение подключаемых проводников: 1…2,5 мм² (одножильный и многожильный)
- Количество клеммных пар: 12
- Тип соединения: винтовое (зажим стальной)
- Материал корпуса: АБС-пластик, класс горючести V1
- Степень защиты: IP00
- Рабочий диапазон температур: -40…+50 °C
- Габариты: 163×30×19 мм
Варианты использования
Блок применяется при монтаже распределительных шкафов, в системах управления станками и конвейерами, а также для подключения датчиков и исполнительных механизмов. Большое количество пар позволяет организовать аккуратную разводку без лишних скруток.
Плюсы
- 12 пар для подключения множества линий
- Стальные винтовые зажимы для надёжного контакта
- Устойчив к перепадам температур
Характеристики
| Винт крепления | М4 |
|---|---|
| Высота | 19 мм |
| Длина | 163 мм |
| Класс негорючести изоляц материала ul94 | V1 |
| Климатическое исполнение | УХЛ3 |
| Количество зажимных клемм на 1 полюс | 2 |
| Количество клеммных пар | 12 |
| Количество полюсов | 12 |
| Макс поперечное сечение проводника | 2,5 мм² |
| Макс сечение присоед шин | 9х4 мм² |
| Материал зажима | Сталь |
| Материал изоляции корпуса | Пластик |
| Материал корпуса | АБС-пластик |
| Материал токоведущей части | Сталь |
| Место соединения | Сбоку (поперечное) |
| Модель или исполнение | Фазная |
| Номин импульсное выдерживаемое напряжение | 8 кВ |
| Номин напряжение изоляции ui | 660 В |
| Номин раб напряжение | 660 В |
| Номин раб напряжение переменного тока ue | ≤ 660 В |
| Номин раб напряжение постоянного тока ue | ≤ 440 В |
| Номин ток in | 25 А |
| Номин частота | 50 Гц |
| Номинальная способность к присоединению | 1...2,5 мм² |
| Относительная влажность воздуха | ≤ 90% |
| Рабочая температура | -40...+50 °C |
| Ремонтопригодность | Нет |
| Сечение многожильного гибкого провода | 1...2,5 мм² |
| Сечение одножильного жёсткого провода | 1...2,5 мм² |
| Сечение шины | 9.5 мм² |
| Степень загрязнения | 3 |
| Степень защиты - ip | IP00 |
| Тип монтажа | Монтажная панель/плата |
| Тип электрич соединения 1 | Болтовое соединение |
| Тип электрич соединения 2 | Винтовое соединение |
| Цвет | Черный |
| Ширина | 30 мм |
| Ширина или размер ячейки | 30.0 мм |
| Гарантийный срок, лет | 1 |
| Срок службы, лет | 15 |
