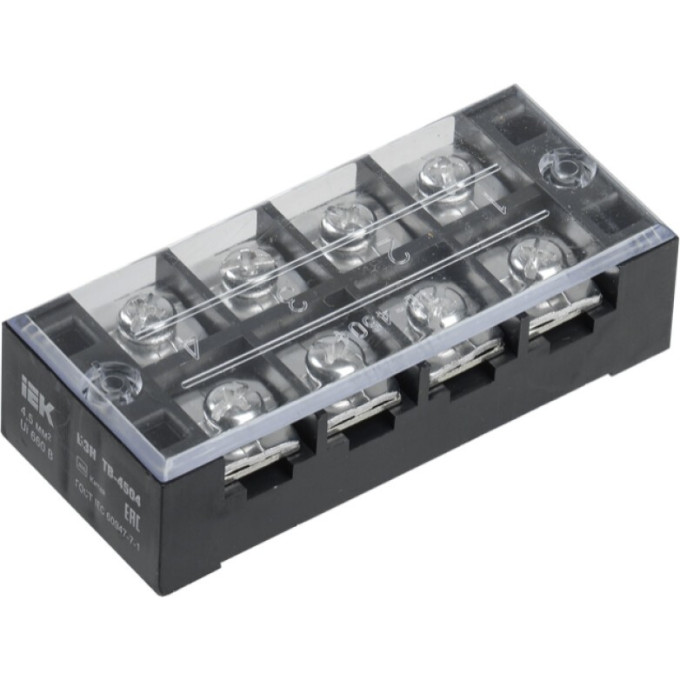

Блок зажимов наборный IEK БЗН ТВ-4504 4,5мм2 45A 4 пары - YZN41-04-004-K02
Артикул: YZN41-04-004-K02
120 руб.
от 30 руб. × 4 без переплаты
Под заказ
Курьер1–2 дня по Москве
ПВЗ2–5 дней по России
Бесплатноот порога на странице доставки
Подробнее о доставке
Винт крепленияМ5
Высота23 мм
Длина86 мм
Класс негорючести изоляц материала ul94V1
Описание
Наборный блок зажимов предназначен для организации надёжных соединений в распределительных щитах и шкафах. Он обеспечивает удобство монтажа и обслуживания, особенно при работе с проводниками среднего сечения.
Конструкция
- Корпус из АБС-пластика, не поддерживающего горение (UL94 V1)
- Токоведущая часть стальная, зажим стальной
- Винтовое соединение, два зажима на полюс
- Боковое поперечное соединение
- Прозрачная крышка для изоляции (опционально)
Технические характеристики
- Номинальный ток: 45 А
- Номинальное напряжение: до 660 В переменного тока, до 440 В постоянного тока
- Сечение проводников: 1,5–4 мм² (гибкий и жёсткий)
- Количество пар: 4
- Ширина 38 мм, длина 86 мм, высота 23 мм
- Рабочая температура: от -40 до +50 °C
- Степень защиты: IP00
- Климатическое исполнение: УХЛ3
Применение
Блок устанавливается на монтажную панель или плату. Подходит для соединения медных и алюминиевых проводников в цепях переменного и постоянного тока. Применяется в электрощитах, станциях управления, распределительных устройствах.
Плюсы
- Высокий номинальный ток 45 А
- Четыре пары для компактного монтажа
- Пожаробезопасный корпус
- Подходит для медных и алюминиевых проводников
Характеристики
| Винт крепления | М5 |
|---|---|
| Высота | 23 мм |
| Длина | 86 мм |
| Класс негорючести изоляц материала ul94 | V1 |
| Климатическое исполнение | УХЛ3 |
| Количество зажимных клемм на 1 полюс | 2 |
| Количество клеммных пар | 4 |
| Количество полюсов | 4 |
| Макс поперечное сечение проводника | 4,5 мм² |
| Макс сечение присоед шин | 14x3,5 мм² |
| Материал зажима | Сталь |
| Материал изоляции корпуса | Пластик |
| Материал корпуса | АБС-пластик |
| Материал токоведущей части | Сталь |
| Место соединения | Сбоку (поперечное) |
| Модель или исполнение | Фазная |
| Номин импульсное выдерживаемое напряжение | 8 кВ |
| Номин напряжение изоляции ui | 660 В |
| Номин раб напряжение | 660 В |
| Номин раб напряжение переменного тока ue | ≤ 660 В |
| Номин раб напряжение постоянного тока ue | ≤ 440 В |
| Номин ток in | 45 А |
| Номин частота | 50 Гц |
| Номинальная способность к присоединению | 1,5...4 мм² |
| Относительная влажность воздуха | ≤ 90% |
| Рабочая температура | -40...+50 °C |
| Ремонтопригодность | Нет |
| Сечение многожильного гибкого провода | 1,5...4 мм² |
| Сечение одножильного жёсткого провода | 1,5...4 мм² |
| Сечение шины | 14.0 мм² |
| Степень загрязнения | 3 |
| Степень защиты - ip | IP00 |
| Тип монтажа | Монтажная панель/плата |
| Тип электрич соединения 1 | Болтовое соединение |
| Тип электрич соединения 2 | Винтовое соединение |
| Цвет | Черный |
| Ширина | 38 мм |
| Ширина или размер ячейки | 38.0 мм |
| Гарантийный срок, лет | 1 |
| Срок службы, лет | 15 |
