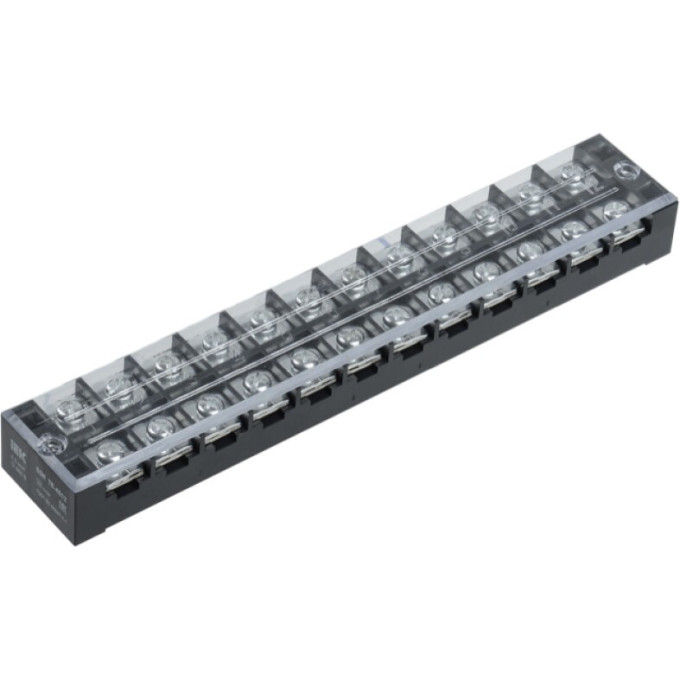

Блок зажимов наборный IEK БЗН ТВ-4512 4,5мм2 45A 12 пар - YZN41-12-004-K02
Артикул: YZN41-12-004-K02
260 руб.
от 65 руб. × 4 без переплаты
Под заказ
Курьер1–2 дня по Москве
ПВЗ2–5 дней по России
Бесплатноот порога на странице доставки
Подробнее о доставке
Винт крепленияМ5
Высота23 мм
Длина221 мм
Класс негорючести изоляц материала ul94V1
Описание
Для силовых цепей и мощных нагрузок требуется надёжное соединение с запасом по току. IEK БЗН ТВ-4512 рассчитан на ток до 45 А и сечение жил до 4,5 мм². Двенадцать пар клемм позволяют коммутировать до 24 проводников в одном блоке. Устройство работает в цепях переменного тока до 660 В и постоянного до 440 В.
Характеристики
- Номинальный ток: 45 А
- Сечение подключаемых проводников: 1,5…4 мм² (одножильный и многожильный)
- Количество клеммных пар: 12
- Тип соединения: винтовое, болтовое
- Материал корпуса: АБС-пластик, класс V1
- Степень защиты: IP00
- Рабочая температура: -40…+50 °C
- Габариты: 221×38×23 мм
Область применения
Блок подходит для сборки распределительных щитов, подключения электродвигателей, нагревательных приборов и другого силового оборудования. Большое количество контактов упрощает разводку в шкафах с высокой плотностью монтажа.
Плюсы
- Высокий номинальный ток 45 А
- 12 пар для многолинейных подключений
- Прочный корпус из АБС-пластика
Характеристики
| Винт крепления | М5 |
|---|---|
| Высота | 23 мм |
| Длина | 221 мм |
| Класс негорючести изоляц материала ul94 | V1 |
| Климатическое исполнение | УХЛ3 |
| Количество зажимных клемм на 1 полюс | 2 |
| Количество клеммных пар | 12 |
| Количество полюсов | 12 |
| Макс поперечное сечение проводника | 4,5 мм² |
| Макс сечение присоед шин | 14x3,5 мм² |
| Материал зажима | Сталь |
| Материал изоляции корпуса | Пластик |
| Материал корпуса | АБС-пластик |
| Материал токоведущей части | Сталь |
| Место соединения | Сбоку (поперечное) |
| Модель или исполнение | Фазная |
| Номин импульсное выдерживаемое напряжение | 8 кВ |
| Номин напряжение изоляции ui | 660 В |
| Номин раб напряжение | 660 В |
| Номин раб напряжение переменного тока ue | ≤ 660 В |
| Номин раб напряжение постоянного тока ue | ≤ 440 В |
| Номин ток in | 45 А |
| Номин частота | 50 Гц |
| Номинальная способность к присоединению | 1,5...4 мм² |
| Относительная влажность воздуха | ≤ 90% |
| Рабочая температура | -40...+50 °C |
| Ремонтопригодность | Нет |
| Сечение многожильного гибкого провода | 1,5...4 мм² |
| Сечение одножильного жёсткого провода | 1,5...4 мм² |
| Сечение шины | 14.0 мм² |
| Степень загрязнения | 3 |
| Степень защиты - ip | IP00 |
| Тип монтажа | Монтажная панель/плата |
| Тип электрич соединения 1 | Болтовое соединение |
| Тип электрич соединения 2 | Винтовое соединение |
| Цвет | Черный |
| Ширина | 38 мм |
| Ширина или размер ячейки | 38.0 мм |
| Гарантийный срок, лет | 1 |
| Срок службы, лет | 15 |
