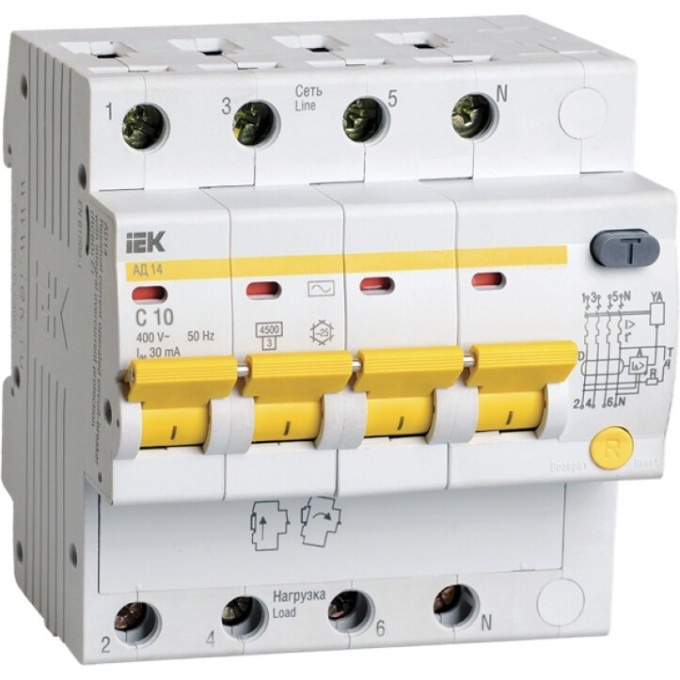

Дифференциальный автоматический выключатель IEK АД14 4Р 10А 30мА - MAD10-4-010-C-030
Артикул: MAD10-4-010-C-030
1 750 руб.
от 438 руб. × 4 без переплаты
В наличии
Курьер1–2 дня по Москве
ПВЗ2–5 дней по России
Бесплатноот порога на странице доставки
Подробнее о доставке
ИсполнениеПереключатели
Количество защищенных полюсов4
Количество полюсов4
Макс сечение входящего кабеля35 мм²
Описание
Для трёхфазных сетей 230/400 В, где требуется компактная защита от утечек тока и сверхтоков, применяют четырёхполюсные дифференциальные автоматы. IEK АД14 4Р 10А 30мА (MAD10-4-010-C-030) подходит для цепей с номинальным током до 10 А — например, для освещения или управления.
Параметры устройства
- Номинальный ток: 10 А
- Номинальный ток утечки: 30 мА (переменный, AC)
- Рабочее напряжение: 230/400 В
- Количество полюсов: 4 (все защищённые)
- Отключающая способность: 4,5 кА (EN 60898)
- Характеристика срабатывания: C
- Тип расцепителя: тепловой + электромагнитный
- Монтаж: на DIN-рейку, ширина 4,9 модуля
- Максимальное сечение кабеля: 35 мм²
- Степень защиты: IP20
Где устанавливают
Модель востребована в сборках щитов для небольших мастерских, торговых павильонов и хозяйственных построек с трёхфазным вводом. Уставка 30 мА обеспечивает защиту людей, а малый номинал (10 А) позволяет защищать слаботочные группы — например, цепи сигнализации или автоматики.
Плюсы
- Защита всех четырёх полюсов от сверхтоков
- Индикация срабатывания от дифференциального тока
- Компактная ширина 4,9 модуля
Характеристики
| Исполнение | Переключатели |
|---|---|
| Количество защищенных полюсов | 4 |
| Количество полюсов | 4 |
| Макс сечение входящего кабеля | 35 мм² |
| Монтаж | Накладные (открытой установки) |
| Монтажная глубина - ниши | 72,1 мм |
| Номин импульсное выдерживаемое напряжение | 4 кВ |
| Номин раб напряжение | 230/400 В |
| Номин ток | 10 А |
| Номин ток утечки | 0,03 А |
| Общ количество полюсов | 4 |
| Отключающая способность | 4.5 кА |
| Отключающая способность по en 60898 | 4,5 кА |
| Подсветка | Без подсветки |
| Тип | Мини-рубильники |
| Тип монтажа | на DIN-рейку |
| Тип подключения | Винтовое соединение |
| Тип расцепителя | Тепловой, электромагнитный |
| Тип тока утечки | Переменный (AC) |
| Характеристика срабатывания - кривая тока | C |
| Частота | 50 Гц |
| Ширина по количеству модульных расстояний | 4,9 |
| Гарантийный срок, лет | 7 |
| Срок службы, лет | 15 |
| Влагозащита | IP20 |
| Серия | Несерийные |
