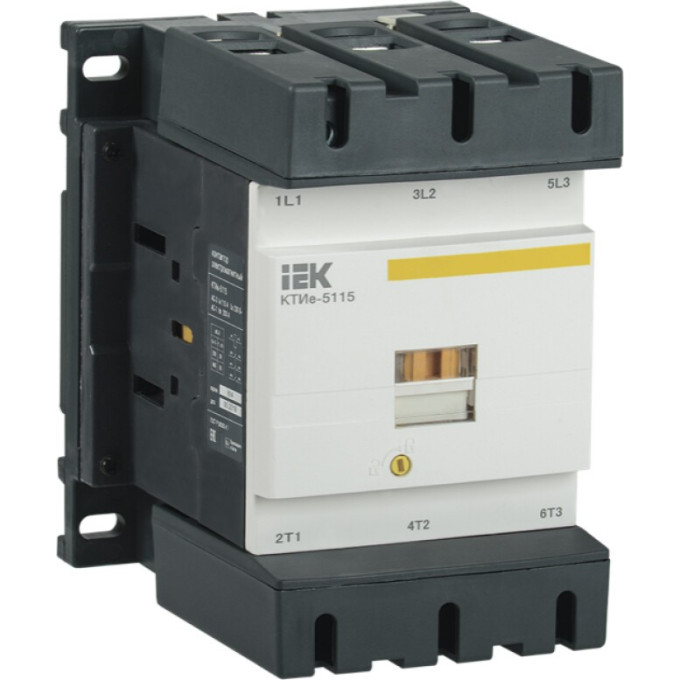

Контактор IEK КТИе-5115 115А 230В/АС3
Артикул: KKTE50-115-230-10
9 200 руб.
от 2 300 руб. × 4 без переплаты
Под заказ
Курьер1–2 дня по Москве
ПВЗ2–5 дней по России
Бесплатноот порога на странице доставки
Подробнее о доставке
Время срабатывания при замыкании20…35 мс
Время срабатывания при размыкании40…75 мс
Высота158.0 мм
Гибкий кабель без наконечника70…95 мм²
Описание
Контактор IEK КТИе-5115 с катушкой на 230 В применяется для пуска и остановки трехфазных асинхронных двигателей, а также для коммутации освещения, нагревателей и индуктивных нагрузок. Используется в схемах управления вентиляторами, насосами, печами, кран-балками и в АВР.
Основные параметры
- Номинальный рабочий ток Ie: 115 А (при 400 В)
- Номинальная мощность при AC-3: 30 кВт (230 В), 55 кВт (400 В)
- Условный тепловой ток Ith: 200 А
- Напряжение катушки управления: 230 В (AC 50 Гц)
- Число полюсов: 3
- Степень защиты: IP20
- Климатическое исполнение: УХЛ3
- Диапазон рабочих температур: -45…+55 °C
- Механическая износостойкость: 0,7 млн циклов
- Коммутационная износостойкость при AC-3: 0,6 млн циклов
Особенности применения
Контактор монтируется на панель. Силовые провода сечением 70…95 мм² подключаются винтовыми зажимами с моментом затяжки 3 Нм. Устройство выдерживает кратковременные нагрузки до 1100 А, защищается предохранителями до 200 А. Низкий уровень шума и высокая износостойкость делают его пригодным для частых коммутаций.
Плюсы
- Высокая коммутационная износостойкость (0,6 млн циклов)
- Низкий уровень шума
- Экономичное решение
- Простота конструктивного исполнения
Характеристики
| Время срабатывания при замыкании | 20…35 мс |
|---|---|
| Время срабатывания при размыкании | 40…75 мс |
| Высота | 158.0 мм |
| Гибкий кабель без наконечника | 70…95 мм² |
| Диапазоны напряж управления при отпускании uc | 0,3…0,5 |
| Диапазоны напряж управления при срабатыв uc | 0,85…1,1 |
| Жесткий кабель без наконечника | 70…95 мм² |
| Защита от сверхтоков - предохр gg | 200 А |
| Катушка | С катушкой 220 В |
| Климатическое исполнение | УХЛ3 |
| Количество полюсов | 3 |
| Комутационная износоуст при ас-3 | 0,6 млн циклов |
| Макс кратковременная нагрузка | 1100 А |
| Метрический диаметр винта | 6 мм |
| Мех износостойкость | 0.7 млн циклов |
| Момент затяжки | 3 Нм |
| Мощность рассеяния при ie ас-1 | 24 Вт |
| Мощность рассеяния при ie ас-3 | 7,9 Вт |
| Номин импульсное напряжение | 8 кВ |
| Номин мощность при ac-3 230 в | 30.0 кВт |
| Номин мощность при ac-3 400 в | 55.0 кВт |
| Номин напряж питания цепи управ us пост тока dc | - В |
| Номин напряжение изоляции ui | 1000 В |
| Номин напряжение питания цепи управ us ac 50 гц | 230 В |
| Номин раб напряжение переменного тока ue | 230…400 В |
| Номин рабочий ток ie 400 в | 115 А |
| Повторно-кратковр режим | 120 циклов оперирования в час |
| Степень защиты - ip | IP20 |
| Температура эксплуатации | -45…+55 °C |
| Тип | Механические |
| Тип монтажа | Монтажная панель/плата |
| Тип напряжения управления | Переменный (AC) |
| Тип подключения вспомогат цепей | Винтовое соединение |
| Ток | 115 А |
| Условный тепловой ток ith при ас-1 | 200 А |
| Условный ток короткого замыкания inc | 5000 А |
| Ширина | 120.0 мм |
| Гарантийный срок, лет | 3 |
| Срок службы, лет | 15 |
| Серия | КТИ |
