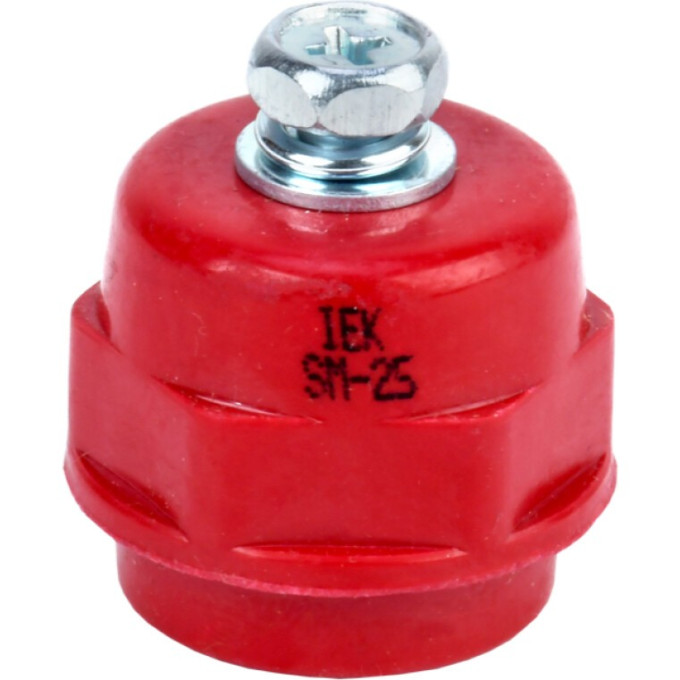

Изолятор IEK SM25 (М6) силовой с болтом - YIS11-25-06-B
Артикул: YIS11-25-06-B
70 руб.
от 18 руб. × 4 без переплаты
В наличии
Курьер1–2 дня по Москве
ПВЗ2–5 дней по России
Бесплатноот порога на странице доставки
Подробнее о доставке
Вид или марка материалаПолиамид усиленный стекловолокном
Выдерж напряж грозового импульса6.0 кВ
Высота25.0 мм
Длина резьбы9 мм
Описание
Изолятор IEK SM25 (М6) силовой с болтом предназначен для крепления и изоляции токоведущих шин в силовых шкафах и сборках. Он обеспечивает надежную фиксацию шин и предотвращает их контакт с корпусом, что необходимо для безопасного распределения электроэнергии. В комплекте идут болты, что упрощает монтаж.
Технические характеристики
- Номинальное рабочее напряжение: 1000 В
- Максимальный номинальный ток: 275 А
- Выдерживаемое напряжение грозового импульса: 6.0 кВ
- Разрушающая сила на изгиб: 6 кН
- Разрушающий крутящий момент: 0.2 кНм
- Высота: 25 мм, диаметры: 30/25 мм
- Резьба: М6, длина резьбы: 9 мм
- Комплектация: 2 болта на изолятор
- Материал: полиамид, усиленный стекловолокном
- Цвет: красный
- Температура эксплуатации: от -40 до +60 °C
- Срок службы: 30 лет
Область применения
Изолятор применяется при сборке распределительных щитов, шкафов управления, а также в других электроустановках до 1000 В. Он подходит для крепления медных и алюминиевых шин. Монтаж прост: изолятор крепится к монтажной поверхности с помощью болтов, шина устанавливается сверху и фиксируется. Рекомендуется использовать минимум два изолятора на шину.
Плюсы
- Высокая механическая прочность
- Устойчивость к импульсным перенапряжениям
- Удобство монтажа благодаря комплектным болтам
Характеристики
| Вид или марка материала | Полиамид усиленный стекловолокном |
|---|---|
| Выдерж напряж грозового импульса | 6.0 кВ |
| Высота | 25.0 мм |
| Длина резьбы | 9 мм |
| Кол-во болтов на изолятор | 2 шт |
| Количество полюсов | 1 |
| Макс номин напряжение | 1000 А |
| Макс номин ток | 275 А |
| Материал | Полимерный материал |
| Метрический размер резьбы - м | 6 |
| Механ разрушающая сила на изгиб | 6 кН |
| Механ разрушающий крутящий момент | 0.2 кНм |
| Наибольший наружн диаметр | 30 мм |
| Наименьший наружн диаметр | 25 мм |
| Номин раб напряжение | 1000 В |
| Расстояние между шинами | 50...125 мм |
| Температура эксплуатации | -40...+60 °C |
| Тип | Изоляторы |
| Тип конструкции | Изолятор SM |
| Цвет | Красный |
| Гарантийный срок, лет | 3 |
| Срок службы, лет | 30 |
