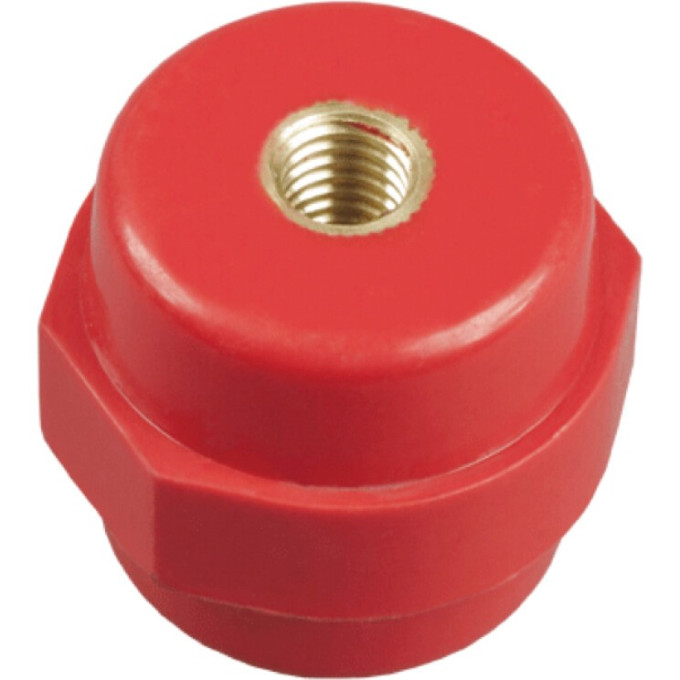

Изолятор IEK SM25 (М6) силовой - YIS11-25-06

Изолятор IEK SM25 (М6) силовой предназначен для надежной фиксации и изоляции токоведущих шин в силовых шкафах и распределительных сборках. Он решает задачу безопасного распределения электроэнергии внутри щита, обеспечивая крепление шин на монтажной пластине или корпусе и изолируя их от заземленных элементов конструкции.

Основные параметры

• Номинальное рабочее напряжение: 1000 В
• Максимальный номинальный ток: 275 А
• Выдерживаемое напряжение грозового импульса: 6.0 кВ
• Разрушающая сила на изгиб: 6 кН
• Разрушающий крутящий момент: 0.2 кНм
• Высота: 25 мм, наибольший диаметр: 30 мм, наименьший: 25 мм
• Резьба: М6, длина резьбы: 9 мм
• Материал: полиамид, усиленный стекловолокном
• Цвет: красный
• Температура эксплуатации: от -40 до +60 °C
• Срок службы: 30 лет

Применение

Изолятор применяется при сборке низковольтных распределительных щитов, шкафов управления и автоматики. Подходит для крепления медных или алюминиевых шин в электрических установках с номинальным напряжением до 1000 В. Монтаж прост: изолятор крепится болтом к монтажной поверхности, а шина устанавливается сверху и фиксируется. Рекомендуется использовать минимум два изолятора на шину (по краям), при необходимости добавляя промежуточные.
