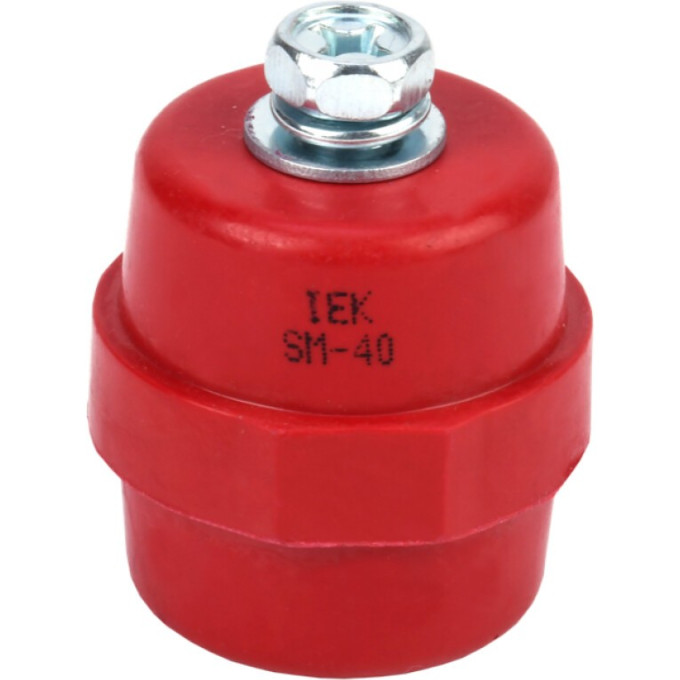

Изолятор IEK SM40 (М8) силовой с болтом - YIS11-40-12-B
Артикул: YIS11-40-12-B
130 руб.
от 33 руб. × 4 без переплаты
В наличии
Курьер1–2 дня по Москве
ПВЗ2–5 дней по России
Оплата при получениикартой или наличными курьеру
Подробнее о доставке
Выдерж напряж грозового импульса12.0 кВ
Высота40.0 мм
Длина резьбы12 мм
Кол-во болтов на изолятор2 шт
Описание
Изолятор IEK SM40 (М8) силовой с болтом предназначен для крепления и изоляции токоведущих шин в силовых шкафах и сборках. Он обеспечивает надежную фиксацию шин и предотвращает их контакт с корпусом, что необходимо для безопасного распределения электроэнергии. В комплекте идут болты, что упрощает монтаж.
Технические характеристики
- Номинальное рабочее напряжение: 1000 В
- Максимальный номинальный ток: 475 А
- Выдерживаемое напряжение грозового импульса: 12.0 кВ
- Разрушающая сила на изгиб: 10 кН
- Разрушающий крутящий момент: 0.6 кНм
- Высота: 40 мм, диаметры: 41/34 мм
- Резьба: М8, длина резьбы: 12 мм
- Комплектация: 2 болта на изолятор
- Материал: полиамид, усиленный стекловолокном
- Цвет: красный
- Температура эксплуатации: от -40 до +60 °C
- Срок службы: 30 лет
Область применения
Изолятор применяется при сборке распределительных щитов, шкафов управления, а также в других электроустановках до 1000 В. Он подходит для крепления медных и алюминиевых шин. Монтаж прост: изолятор крепится к монтажной поверхности с помощью болтов, шина устанавливается сверху и фиксируется. Рекомендуется использовать минимум два изолятора на шину.
Плюсы
- Высокая механическая прочность
- Устойчивость к импульсным перенапряжениям до 12 кВ
- Подходит для токов до 475 А
Характеристики
| Выдерж напряж грозового импульса | 12.0 кВ |
|---|---|
| Высота | 40.0 мм |
| Длина резьбы | 12 мм |
| Кол-во болтов на изолятор | 2 шт |
| Количество полюсов | 1 |
| Макс номин напряжение | 1000 А |
| Макс номин ток | 475 А |
| Материал | Полимерный материал |
| Метрический размер резьбы - м | 8 |
| Механ разрушающая сила на изгиб | 10 кН |
| Механ разрушающий крутящий момент | 0.6 кНм |
| Наибольший наружн диаметр | 41 мм |
| Наименьший наружн диаметр | 34 мм |
| Номин раб напряжение | 1000 В |
| Расстояние между шинами | 50...125 мм |
| Температура эксплуатации | -40...+60 °C |
| Тип | Изоляторы |
| Тип конструкции | Изолятор SM |
| Цвет | Красный |
| Гарантийный срок, лет | 3 |
| Срок службы, лет | 30 |
