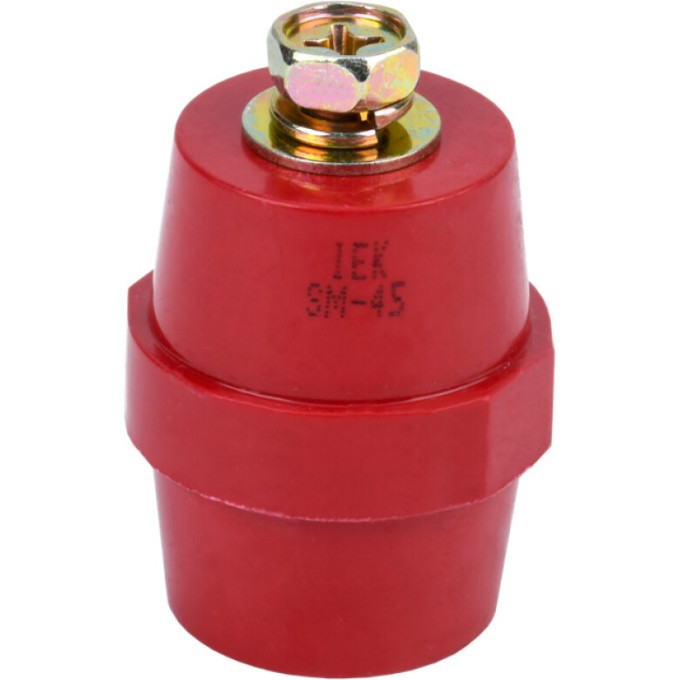

Изолятор IEK SM45 (М8) силовой с болтом - YIS11-45-14-B
Артикул: YIS11-45-14-B
110 руб.
от 28 руб. × 4 без переплаты
В наличии
Курьер1–2 дня по Москве
ПВЗ2–5 дней по России
Бесплатноот порога на странице доставки
Подробнее о доставке
Вид или марка материалаПолиамид усиленный стекловолокном
Выдерж напряж грозового импульса14.0 кВ
Высота45.0 мм
Длина резьбы11 мм
Описание
Изолятор IEK SM45 (М8) силовой с болтом предназначен для крепления и изоляции токоведущих шин в силовых шкафах и сборках. Он обеспечивает надежную фиксацию шин и предотвращает их контакт с корпусом, что необходимо для безопасного распределения электроэнергии. В комплекте идут болты, что упрощает монтаж.
Технические характеристики
- Номинальное рабочее напряжение: 1000 В
- Максимальный номинальный ток: 500 А
- Выдерживаемое напряжение грозового импульса: 14.0 кВ
- Разрушающая сила на изгиб: 10 кН
- Разрушающий крутящий момент: 0.6 кНм
- Высота: 45 мм, диаметры: 36/30 мм
- Резьба: М8, длина резьбы: 11 мм
- Комплектация: 2 болта на изолятор
- Материал: полиамид, усиленный стекловолокном
- Цвет: красный
- Температура эксплуатации: от -40 до +60 °C
- Срок службы: 30 лет
Область применения
Изолятор применяется при сборке распределительных щитов, шкафов управления, а также в других электроустановках до 1000 В. Он подходит для крепления медных и алюминиевых шин. Монтаж прост: изолятор крепится к монтажной поверхности с помощью болтов, шина устанавливается сверху и фиксируется. Рекомендуется использовать минимум два изолятора на шину.
Плюсы
- Высокая механическая прочность
- Устойчивость к импульсным перенапряжениям до 14 кВ
- Подходит для токов до 500 А
Характеристики
| Вид или марка материала | Полиамид усиленный стекловолокном |
|---|---|
| Выдерж напряж грозового импульса | 14.0 кВ |
| Высота | 45.0 мм |
| Длина резьбы | 11 мм |
| Кол-во болтов на изолятор | 2 шт |
| Количество полюсов | 1 |
| Макс номин напряжение | 1000 А |
| Макс номин ток | 500 А |
| Материал | Полимерный материал |
| Метрический размер резьбы - м | 8 |
| Механ разрушающая сила на изгиб | 10 кН |
| Механ разрушающий крутящий момент | 0.6 кНм |
| Наибольший наружн диаметр | 36 мм |
| Наименьший наружн диаметр | 30 мм |
| Номин раб напряжение | 1000 В |
| Расстояние между шинами | 50...125 мм |
| Температура эксплуатации | -40...+60 °C |
| Тип | Изоляторы |
| Тип конструкции | Изолятор SM |
| Цвет | Красный |
| Гарантийный срок, лет | 3 |
| Срок службы, лет | 30 |
