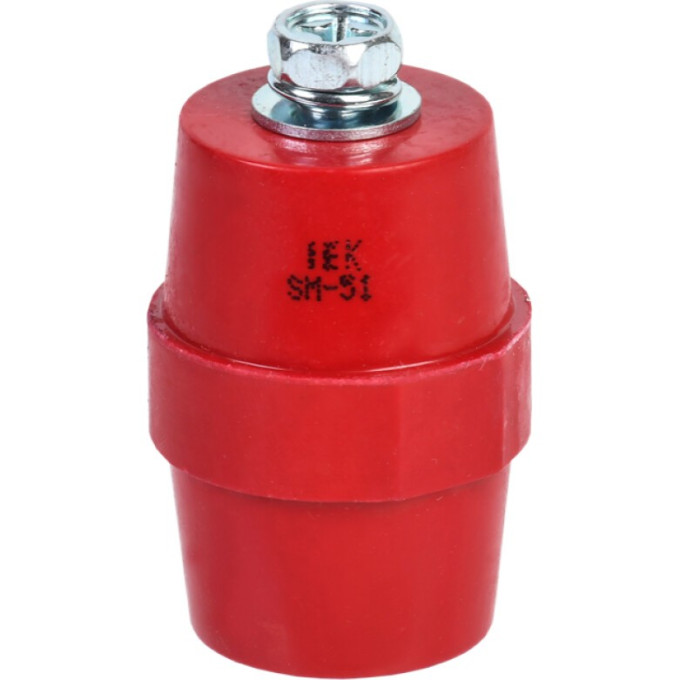

Изолятор IEK SM51 (М8) силовой с болтом - YIS11-51-15-B
Артикул: YIS11-51-15-B
150 руб.
от 38 руб. × 4 без переплаты
В наличии
Курьер1–2 дня по Москве
ПВЗ2–5 дней по России
Бесплатноот порога на странице доставки
Подробнее о доставке
Вид или марка материалаПолиамид усиленный стекловолокном
Выдерж напряж грозового импульса15.0 кВ
Высота51.0 мм
Длина резьбы12 мм
Описание
При монтаже силовых шкафов и сборок необходимо надёжно закрепить токоведущие шины, изолировав их от корпуса. Этот изолятор IEK решает задачу фиксации шин с последующим распределением электроэнергии внутри щита. Он крепится к монтажной пластине болтом, а шина фиксируется сверху.
Основные параметры
- Высота: 51 мм
- Максимальный номинальный ток: 680 А
- Номинальное рабочее напряжение: 1000 В
- Резьба: М8
- Длина резьбы: 12 мм
- Цвет: красный
- Материал: полиамид, усиленный стекловолокном
- Разрушающая сила на изгиб: 20 кН
- Разрушающий крутящий момент: 0,8 кНм
- Выдерживаемое напряжение грозового импульса: 15,0 кВ
- Температура эксплуатации: -40…+60 °C
- Количество болтов на изолятор: 2 шт
Где применяется
Изолятор используется в распределительных шкафах, силовых сборках и щитах управления. Подходит для шин с расстоянием между ними 50–125 мм. Устанавливается минимум по два изолятора на шину — на концах, при необходимости добавляются промежуточные.
Плюсы
- Выдерживает ток до 680 А и напряжение 1000 В
- Усиленный стекловолокном полиамид — высокая механическая прочность
- Устойчив к грозовым импульсам до 15 кВ
Характеристики
| Вид или марка материала | Полиамид усиленный стекловолокном |
|---|---|
| Выдерж напряж грозового импульса | 15.0 кВ |
| Высота | 51.0 мм |
| Длина резьбы | 12 мм |
| Кол-во болтов на изолятор | 2 шт |
| Количество полюсов | 1 |
| Макс номин напряжение | 1000 А |
| Макс номин ток | 680 А |
| Материал | Полимерный материал |
| Метрический размер резьбы - м | 8 |
| Механ разрушающая сила на изгиб | 20 кН |
| Механ разрушающий крутящий момент | 0.8 кНм |
| Наибольший наружн диаметр | 36 мм |
| Наименьший наружн диаметр | 30 мм |
| Номин раб напряжение | 1000 В |
| Расстояние между шинами | 50...125 мм |
| Температура эксплуатации | -40...+60 °C |
| Тип | Изоляторы |
| Тип конструкции | Изолятор SM |
| Цвет | Красный |
| Гарантийный срок, лет | 3 |
| Срок службы, лет | 30 |
