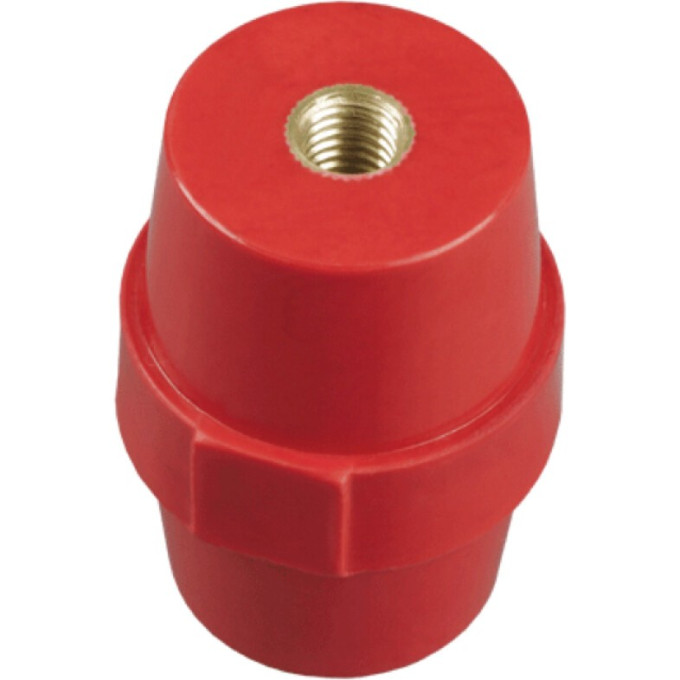

Изолятор IEK SM51 (М8) силовой - YIS11-51-15
Артикул: YIS11-51-15
150 руб.
от 38 руб. × 4 без переплаты
В наличии
Курьер1–2 дня по Москве
ПВЗ2–5 дней по России
Бесплатноот порога на странице доставки
Подробнее о доставке
Вес88 г
Вид или марка материалаПолиамид усиленный стекловолокном
Выдерж напряж грозового импульса15.0 кВ
Высота51.0 мм
Описание
При сборке силовых шкафов и распределительных устройств необходимо надёжно закрепить токоведущие шины, изолировав их от корпуса. Этот изолятор фиксирует шину с помощью болтового соединения и выдерживает механические нагрузки до 20 кН на изгиб. Высота 51 мм обеспечивает достаточное расстояние между шиной и монтажной поверхностью для безопасной работы.
Технические характеристики
- Максимальный номинальный ток: 680 А
- Номинальное напряжение: 1000 В
- Выдерживаемое напряжение грозового импульса: 15,0 кВ
- Высота: 51 мм
- Резьба: М8
- Длина резьбы: 12 мм
- Разрушающая сила на изгиб: 20 кН
- Разрушающий крутящий момент: 0,8 кНм
- Наружный диаметр: от 30 до 36 мм
- Материал: полиамид, усиленный стекловолокном
- Цвет: красный
- Вес: 88 г
- Температура эксплуатации: от –40 до +60 °C
- Срок службы: 30 лет
Применение
Изолятор используется в силовых щитах, вводно-распределительных устройствах и шкафах управления для крепления медных и алюминиевых шин. Расстояние между шинами может составлять от 50 до 125 мм. Изолятор устанавливается на концах шины (минимум два на шину) и при необходимости — в промежуточных точках. Полиамид, усиленный стекловолокном, обеспечивает высокую механическую прочность и электрическую изоляцию.
Плюсы
- Высокая механическая прочность — разрушающая сила на изгиб 20 кН
- Усиленный стекловолокном полиамид — устойчивость к ударным нагрузкам и трещинам
- Длительный срок службы 30 лет — подходит для капитальных электроустановок
Характеристики
| Вес | 88 г |
|---|---|
| Вид или марка материала | Полиамид усиленный стекловолокном |
| Выдерж напряж грозового импульса | 15.0 кВ |
| Высота | 51.0 мм |
| Длина резьбы | 12 мм |
| Количество полюсов | 1 |
| Макс номин напряжение | 1000 А |
| Макс номин ток | 680 А |
| Материал | Полимерный материал |
| Метрический размер резьбы - м | 8 |
| Механ разрушающая сила на изгиб | 20 кН |
| Механ разрушающий крутящий момент | 0.8 кНм |
| Наибольший наружн диаметр | 36 мм |
| Наименьший наружн диаметр | 30 мм |
| Номин раб напряжение | 1000 В |
| Расстояние между шинами | 50...125 мм |
| Температура эксплуатации | -40...+60 °C |
| Тип | Изоляторы |
| Тип конструкции | Изолятор SM |
| Цвет | Красный |
| Гарантийный срок, лет | 3 |
| Срок службы, лет | 30 |
