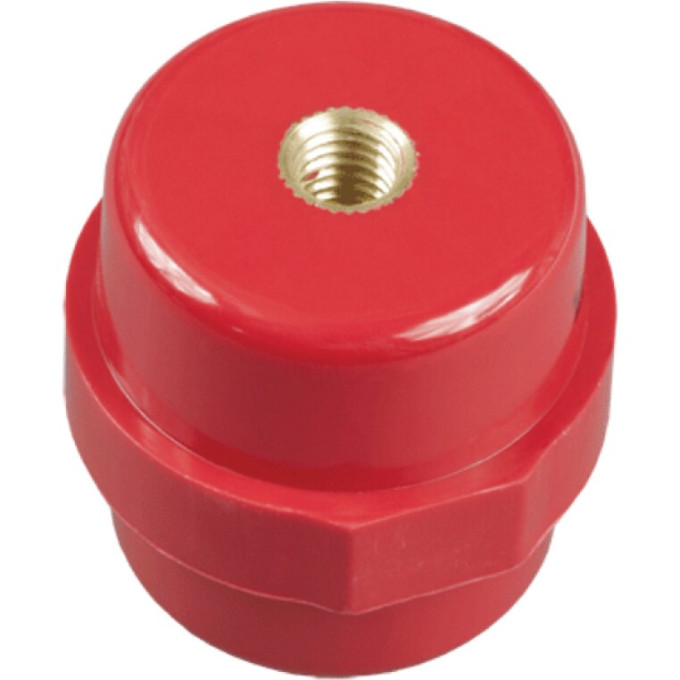

Изолятор IEK SM60 (М8) силовой - YIS11-60-20
Артикул: YIS11-60-20
200 руб.
от 50 руб. × 4 без переплаты
В наличии
Курьер1–2 дня по Москве
ПВЗ2–5 дней по России
Бесплатноот порога на странице доставки
Подробнее о доставке
Вес187 г
Вид или марка материалаПолиамид усиленный стекловолокном
Выдерж напряж грозового импульса20.0 кВ
Высота60.0 мм
Описание
При сборке мощных распределительных щитов и шкафов требуется надёжно закрепить и изолировать токоведущие шины от корпуса. Этот изолятор IEK решает задачу фиксации шин с номинальным током до 750 А. Он крепится к монтажной пластине через резьбу М8, а шина устанавливается сверху.
Технические характеристики
- Высота: 60 мм
- Максимальный номинальный ток: 750 А
- Номинальное рабочее напряжение: 1000 В
- Резьба: М8
- Длина резьбы: 15 мм
- Вес: 187 г
- Цвет: красный
- Материал: полиамид, усиленный стекловолокном
- Разрушающая сила на изгиб: 20 кН
- Разрушающий крутящий момент: 0,8 кНм
- Выдерживаемое напряжение грозового импульса: 20,0 кВ
- Температура эксплуатации: -40…+60 °C
Область применения
Изолятор подходит для силовых шкафов, вводно-распределительных устройств и промышленных сборок. Расстояние между шинами может составлять 50–125 мм. Минимальная установка — два изолятора на концах шины, при длинных пролётах добавляются промежуточные.
Плюсы
- Номинальный ток до 750 А — для мощных нагрузок
- Выдерживает грозовой импульс 20 кВ
- Усиленный стекловолокном полиамид — стойкость к механическим нагрузкам
Характеристики
| Вес | 187 г |
|---|---|
| Вид или марка материала | Полиамид усиленный стекловолокном |
| Выдерж напряж грозового импульса | 20.0 кВ |
| Высота | 60.0 мм |
| Длина резьбы | 15 мм |
| Количество полюсов | 1 |
| Макс номин напряжение | 1000 А |
| Макс номин ток | 750 А |
| Материал | Полимерный материал |
| Метрический размер резьбы - м | 8 |
| Механ разрушающая сила на изгиб | 20 кН |
| Механ разрушающий крутящий момент | 0.8 кНм |
| Наибольший наружн диаметр | 46 мм |
| Наименьший наружн диаметр | 34 мм |
| Номин раб напряжение | 1000 В |
| Расстояние между шинами | 50...125 мм |
| Температура эксплуатации | -40...+60 °C |
| Тип | Изоляторы |
| Тип конструкции | Изолятор SM |
| Цвет | Красный |
| Гарантийный срок, лет | 3 |
| Срок службы, лет | 30 |
