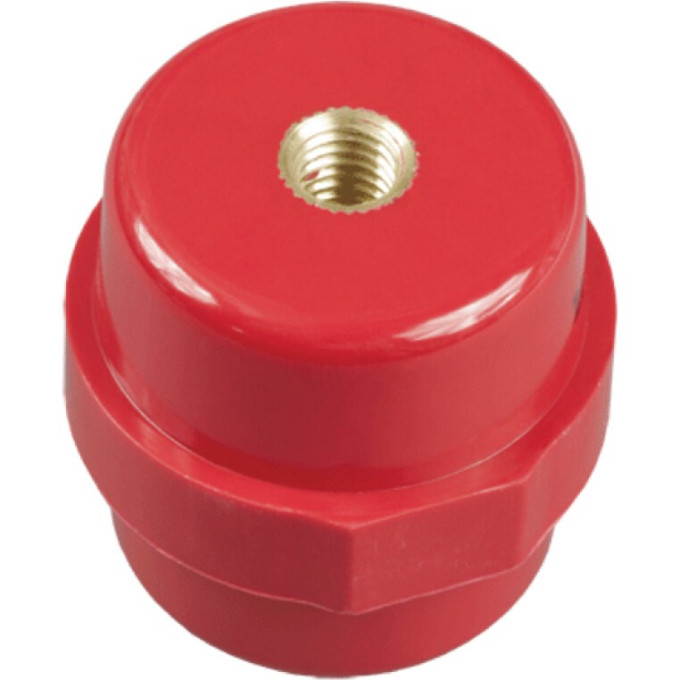

Изолятор IEK SM76 (М10) силовой с болтом - YIS11-76-25-B
Артикул: YIS11-76-25-B
350 руб.
от 88 руб. × 4 без переплаты
В наличии
Курьер1–2 дня по Москве
ПВЗ2–5 дней по России
Бесплатноот порога на странице доставки
Подробнее о доставке
Вид или марка материалаПолиамид усиленный стекловолокном
Выдерж напряж грозового импульса25.0 кВ
Высота76.0 мм
Длина резьбы16 мм
Описание
Изолятор IEK SM76 (М10) силовой с болтом (YIS11-76-25-B) применяется для крепления токоведущих шин в силовых шкафах и распределительных сборках. Он надежно фиксирует шины и изолирует их от корпуса, обеспечивая безопасность и долговечность электроустановки.
Параметры изолятора
- Номинальное напряжение: 1000 В
- Максимальный номинальный ток: 1250 А
- Высота: 76 мм
- Метрическая резьба: М10
- Материал: полиамид, усиленный стекловолокном
- Цвет: красный
- Диапазон расстояний между шинами: 50–125 мм
Особенности монтажа
Изолятор крепится болтом к монтажной поверхности, шина устанавливается сверху и фиксируется. Для длинных шин требуется минимум два изолятора по концам, при необходимости добавляются промежуточные. Изделие рассчитано на длительный срок службы (30 лет) и выдерживает значительные механические нагрузки (разрушающая сила на изгиб 30 кН).
Плюсы
- Высокая механическая прочность
- Усиленный стекловолокном полиамид
- Номинальный ток до 1250 А
- Длительный срок службы 30 лет
Характеристики
| Вид или марка материала | Полиамид усиленный стекловолокном |
|---|---|
| Выдерж напряж грозового импульса | 25.0 кВ |
| Высота | 76.0 мм |
| Длина резьбы | 16 мм |
| Кол-во болтов на изолятор | 2 шт |
| Количество полюсов | 1 |
| Макс номин напряжение | 1000 А |
| Макс номин ток | 1250 А |
| Материал | Полимерный материал |
| Метрический размер резьбы - м | 10 |
| Механ разрушающая сила на изгиб | 30 кН |
| Механ разрушающий крутящий момент | 0.8 кНм |
| Наибольший наружн диаметр | 50 мм |
| Наименьший наружн диаметр | 36 мм |
| Номин раб напряжение | 1000 В |
| Расстояние между шинами | 50...125 мм |
| Температура эксплуатации | -40...+60 °C |
| Тип | Изоляторы |
| Тип конструкции | Изолятор SM |
| Цвет | Красный |
| Гарантийный срок, лет | 3 |
| Срок службы, лет | 30 |
