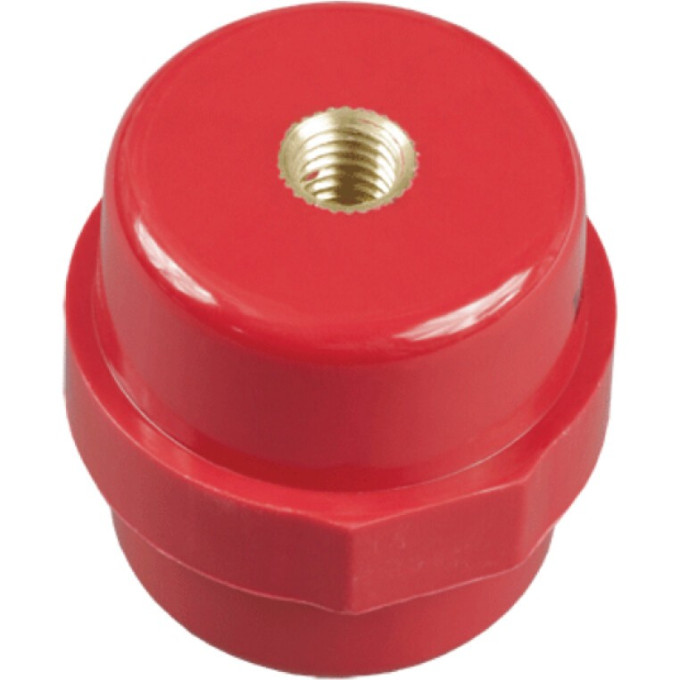

Изолятор IEK SM76 (М10) силовой - YIS11-76-25
Артикул: YIS11-76-25
310 руб.
от 78 руб. × 4 без переплаты
В наличии
Курьер1–2 дня по Москве
ПВЗ2–5 дней по России
Бесплатноот порога на странице доставки
Подробнее о доставке
Вес250 г
Вид или марка материалаПолиамид усиленный стекловолокном
Выдерж напряж грозового импульса25.0 кВ
Высота76.0 мм
Описание
При сборке силовых шкафов и распределительных устройств необходимо надёжно закрепить токоведущие шины, изолировав их от корпуса. Изолятор IEK SM76 (М10) предназначен для фиксации шин на монтажных пластинах или панелях сборки. Каждая шина устанавливается минимум на двух изоляторах по концам, при необходимости добавляются промежуточные опоры.
Конструктивные особенности
Корпус выполнен из полиамида, усиленного стекловолокном. Материал обладает высокими диэлектрическими свойствами и стоек к механическим нагрузкам. Изолятор выдерживает разрушающую силу на изгиб 30 кН и крутящий момент 0,8 кНм. Выдерживаемое напряжение грозового импульса — 25 кВ.
Технические характеристики
- Номинальное рабочее напряжение: 1000 В
- Максимальный номинальный ток: 1250 А
- Высота: 76 мм
- Наибольший наружный диаметр: 50 мм, наименьший: 36 мм
- Метрический размер резьбы: М10, длина резьбы 16 мм
- Расстояние между шинами: 50…125 мм
- Вес: 250 г
- Цвет: красный
- Температура эксплуатации: -40…+60 °C
Сфера применения
Изоляторы используются в силовых распределительных шкафах, щитах управления, вводно-распределительных устройствах. Подходят для крепления медных и алюминиевых шин в сборках с номинальным током до 1250 А.
Плюсы
- Высокая механическая прочность: изгиб 30 кН
- Усиленный стекловолокном полиамид
- Выдерживает напряжение грозового импульса 25 кВ
- Широкий диапазон рабочих температур -40...+60 °C
Характеристики
| Вес | 250 г |
|---|---|
| Вид или марка материала | Полиамид усиленный стекловолокном |
| Выдерж напряж грозового импульса | 25.0 кВ |
| Высота | 76.0 мм |
| Длина резьбы | 16 мм |
| Количество полюсов | 1 |
| Макс номин напряжение | 1000 А |
| Макс номин ток | 1250 А |
| Материал | Полимерный материал |
| Метрический размер резьбы - м | 10 |
| Механ разрушающая сила на изгиб | 30 кН |
| Механ разрушающий крутящий момент | 0.8 кНм |
| Наибольший наружн диаметр | 50 мм |
| Наименьший наружн диаметр | 36 мм |
| Номин раб напряжение | 1000 В |
| Расстояние между шинами | 50...125 мм |
| Температура эксплуатации | -40...+60 °C |
| Тип | Изоляторы |
| Тип конструкции | Изолятор SM |
| Цвет | Красный |
| Гарантийный срок, лет | 3 |
| Срок службы, лет | 30 |
