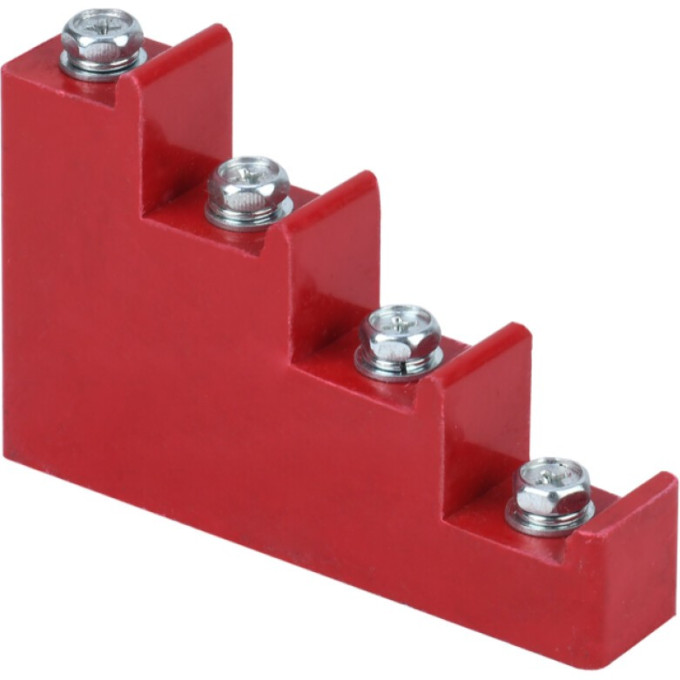

Изолятор ступенчатый IEK ИС4-20 (М6) силовой с болтом - YIS11-4-20-B

При сборке распределительных щитов и шкафов возникает необходимость надежно закрепить токоведущие шины, исключив их соприкосновение с корпусом и между собой. Изолятор ступенчатый IEK ИС4-20 (М6) с болтом решает эту задачу, обеспечивая жесткую фиксацию шин и их электрическую изоляцию.

Конструктивные особенности

• Корпус из полиамида, усиленного стекловолокном, устойчив к механическим нагрузкам.
• Материал не поддерживает горение.
• Высокое электрическое сопротивление полимера предотвращает пробои между шинами.
• Комплектуется болтами для непосредственного крепления шин.

Технические параметры

• Номинальное рабочее напряжение: 660 В.
• Максимальный номинальный ток: 300 А.
• Расстояние между шинами: 25 мм.
• Выдерживаемое напряжение грозового импульса: 7.5 кВ.
• Кратковременное выдерживаемое напряжение промышленной частоты: 2.5 кВ.
• Напряжение пробоя изоляции: 5.0 кВ.
• Предел прочности на изгиб: 125 МПа.
• Разрушающий крутящий момент: 25 Нм.
• Момент затяжки болтов: 6.0 Нм.
• Диаметр отверстий в шинах: 6.6 мм.
• Резьба М6, длина резьбы 10 мм.
• Количество болтов: 4 шт.
• Габариты: 100×66×20 мм.
• Вес: 180 г.
• Диапазон рабочих температур: -60…+80 °C.

Область применения

Изолятор предназначен для использования в электроустановках переменного и постоянного тока частотой 50 Гц и напряжением до 1000 В. Он подходит для монтажа в вводно-распределительных устройствах, главных распределительных щитах, шинных мостах и другом оборудовании, где требуется упорядоченное расположение шин. Благодаря встроенным болтам, монтаж ускоряется: не нужно подбирать крепеж отдельно.
