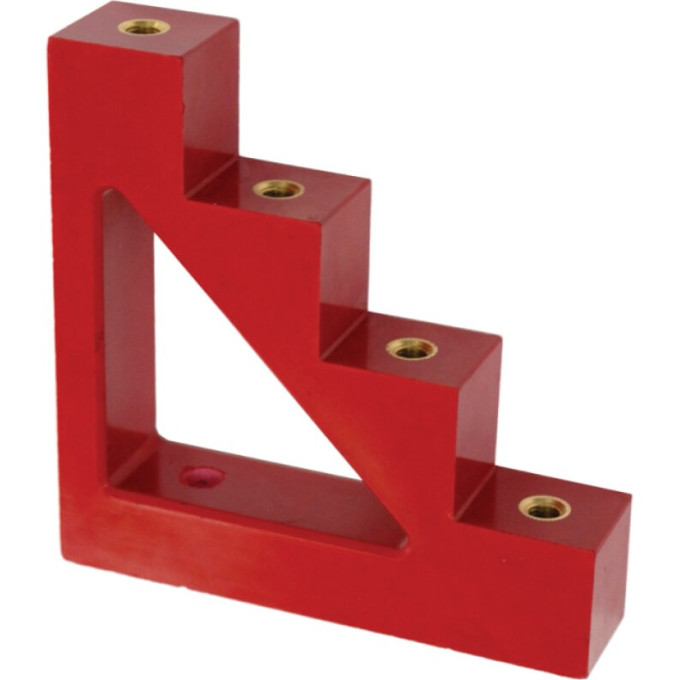

Изолятор ступенчатый IEK ИС4-30 (М8) силовой с болтом - YIS11-4-30-B

Для создания надежных и безопасных шинных соединений в электрощитах необходим изолятор, способный выдерживать высокие механические и электрические нагрузки. Изолятор ступенчатый IEK ИС4-30 (М8) с болтом обеспечивает жесткое крепление шин и их изоляцию, упрощая монтаж благодаря входящим в комплект болтам.

Конструкция и материалы

• Корпус из полиамида, усиленного стекловолокном, устойчив к механическим воздействиям.
• Материал не поддерживает горение.
• Высокое электрическое сопротивление предотвращает пробои.
• В комплекте 4 болта для непосредственного крепления шин.

Технические данные

• Номинальное рабочее напряжение: 660 В.
• Максимальный номинальный ток: 450 А.
• Расстояние между шинами: 33 мм.
• Выдерживаемое напряжение грозового импульса: 9.0 кВ.
• Кратковременное выдерживаемое напряжение промышленной частоты: 2.5 кВ.
• Напряжение пробоя изоляции: 8.0 кВ.
• Предел прочности на изгиб: 125 МПа.
• Разрушающий крутящий момент: 50 Нм.
• Момент затяжки болтов: 10.0 Нм.
• Диаметр отверстий в шинах: 9.0 мм.
• Резьба М8, длина резьбы 15 мм.
• Количество болтов: 4 шт.
• Габариты: 132×132×30 мм.
• Вес: 520 г.
• Температура эксплуатации: -60…+80 °C.

Применение

Изолятор предназначен для использования в электроустановках переменного и постоянного тока частотой 50 Гц и напряжением до 1000 В. Он подходит для монтажа в вводно-распределительных устройствах, главных распределительных щитах, шинных мостах и другом оборудовании, где требуется упорядоченное расположение шин. Благодаря встроенным болтам, монтаж ускоряется: не нужно подбирать крепеж отдельно.
