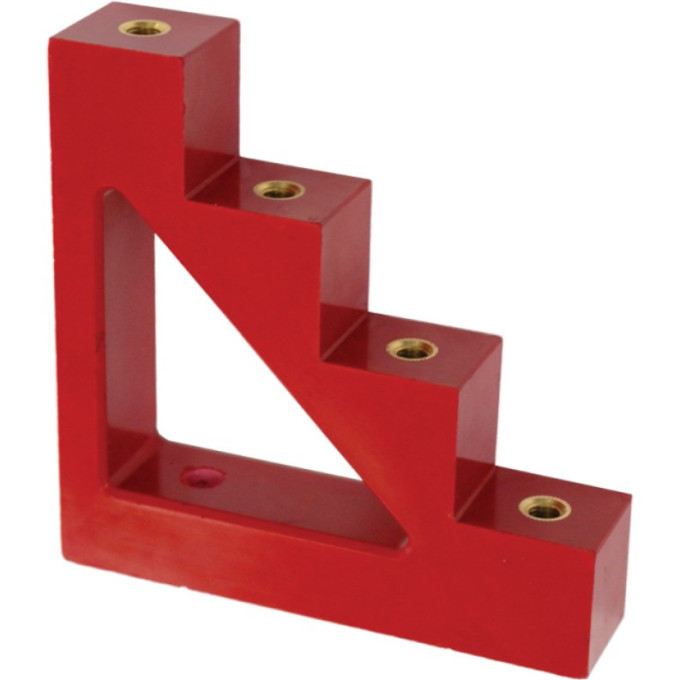

Изолятор ступенчатый IEK ИС4-30 (М8) силовой - YIS11-4-30

При монтаже электрощитов и шинных мостов требуется надежно изолировать и закрепить шины, выдерживающие значительные токи. Изолятор ступенчатый IEK ИС4-30 (М8) спроектирован для работы с шинами в цепях до 450 А и напряжением до 660 В, обеспечивая механическую прочность и электрическую безопасность.

Материал и исполнение

• Корпус из полиамида, армированного стекловолокном, обладает высокой механической прочностью.
• Полимер не поддерживает горение, что повышает пожарную безопасность.
• Высокие диэлектрические свойства материала предотвращают утечки тока.

Основные характеристики

• Номинальное напряжение: 660 В.
• Максимальный номинальный ток: 450 А.
• Расстояние между шинами: 33 мм.
• Выдерживаемое напряжение грозового импульса: 9.0 кВ.
• Кратковременное выдерживаемое напряжение промышленной частоты: 2.5 кВ.
• Напряжение пробоя изоляции: 8.0 кВ.
• Предел прочности на изгиб: 125 МПа.
• Разрушающий крутящий момент: 50 Нм.
• Момент затяжки болтов: 10.0 Нм.
• Диаметр отверстий в шинах: 9.0 мм.
• Резьба М8, длина резьбы 15 мм.
• Габариты: 132×132×30 мм.
• Вес: 480 г.
• Температура эксплуатации: -60…+80 °C.

Где применяется

Изолятор применяется в распределительных щитах, шкафах управления, шинных мостах и других электроустановках переменного и постоянного тока частотой 50 Гц. Подходит для оборудования, работающего при напряжении до 1000 В. Устанавливается на монтажные панели или непосредственно на шины, обеспечивая их жесткое крепление и изоляцию.
