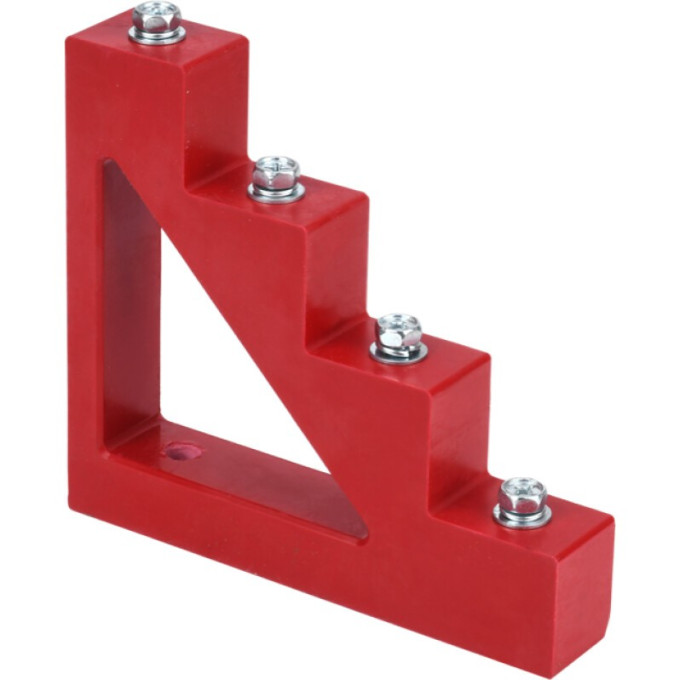

Изолятор ступенчатый IEK ИС4-40 (М8) силовой с болтом - YIS11-4-40-B
Артикул: YIS11-4-40-B
880 руб.
от 220 руб. × 4 без переплаты
В наличии
Курьер1–2 дня по Москве
ПВЗ2–5 дней по России
Оплата при получениикартой или наличными курьеру
Подробнее о доставке
Вес670 г
Выдерж напряж грозового импульса12.0 кВ
Высота150.0 мм
Глубина30.0 мм
Описание
Изолятор ступенчатый IEK ИС4-40 (М8) силовой с болтом YIS11-4-40-B решает задачу надежной фиксации и изоляции токопроводящих шин в распределительных щитах, шинных мостах и другом электрооборудовании. Он обеспечивает безопасное расстояние между шинами и предотвращает случайные пробои, что особенно важно при высоких рабочих токах.
Основные параметры
- Номинальное рабочее напряжение: 660 В
- Максимальный номинальный ток: 600 А
- Расстояние между шинами: 41 мм
- Выдерживаемое напряжение грозового импульса: 12 кВ
- Кратковременное выдерживаемое напряжение промышленной частоты: 2.5 кВ
- Напряжение пробоя изоляции промышленной частоты: 10 кВ
- Предел прочности на изгиб: 125 МПа
- Разрушающий крутящий момент: 50 Н·м
- Момент затяжки болтов крепления шин: 10 Н·м
- Диаметр отверстия под крепежные болты в шинах: 9 мм
- Количество полюсов: 4
- Количество болтов на изолятор: 4 шт
- Метрический размер резьбы: М8
- Длина резьбы: 15 мм
- Материал: полиамид, усиленный стекловолокном
- Цвет: красный
- Габариты: 164×150×30 мм
- Вес: 670 г
- Температура эксплуатации: -60…+80 °C
Где применяется
Изолятор подходит для использования в силовых шкафах, распределительных щитах, на шинных мостах, в системах электроснабжения промышленных и коммерческих объектов. Он рассчитан на работу в сетях переменного и постоянного тока частотой 50 Гц и напряжением до 1000 В, что делает его универсальным решением для монтажа шин различного сечения.
Плюсы
- Высокая механическая прочность (125 МПа на изгиб)
- Устойчивость к воздействию температуры от -60 до +80 °C
- Негорючий полимерный материал
- Рассчитан на ток до 600 А
Характеристики
| Вес | 670 г |
|---|---|
| Выдерж напряж грозового импульса | 12.0 кВ |
| Высота | 150.0 мм |
| Глубина | 30.0 мм |
| Диам отв под крепежные болты в шинах | 9.0 мм |
| Длина резьбы | 15 мм |
| Кол-во болтов на изолятор | 4 шт |
| Количество полюсов | 4 |
| Кратковрем выдерж напряж промышл частоты | 2.5 кВ |
| Макс номин напряжение | 660 А |
| Макс номин ток | 600 А |
| Материал | Полимерный материал |
| Метрический размер резьбы - м | 8 |
| Момент затяжки болтов крепленния шин | 10.0 нм |
| Напряж пробоя изоляции промышл частоты | 10.0 кВ |
| Номин раб напряжение | 660 В |
| Предел прочности на изгиб | 125 Мпа |
| Разрушающий крутящий момент | 50 нм |
| Расстояние между шинами | 41 мм |
| Температура эксплуатации | -60...+80 °C |
| Тип | Изоляторы |
| Тип конструкции | Изолятор ступенчатый |
| Цвет | Красный |
| Ширина | 164.0 мм |
| Гарантийный срок, лет | 3 |
| Срок службы, лет | 30 |
