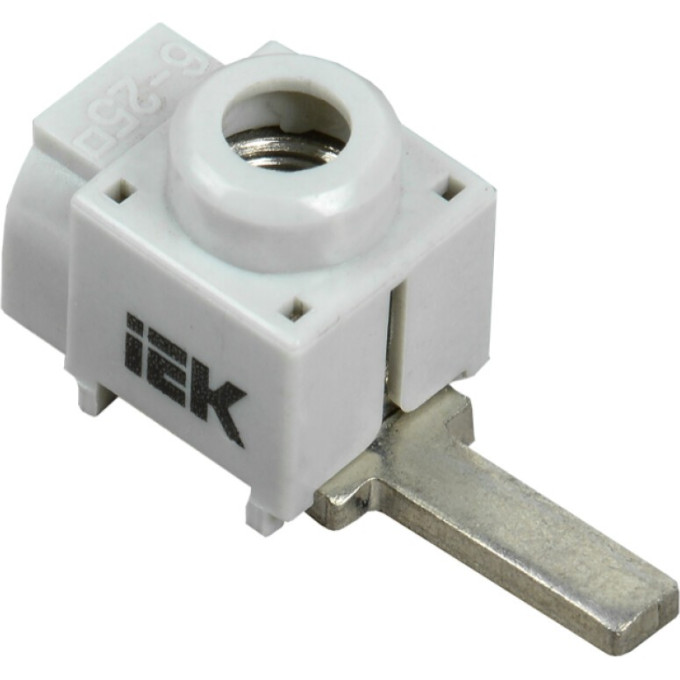

Клемма вводная для модульного оборудования IEK КВМ 4-25мм2 (прямой ввод) - YKVM-4-25-F
Артикул: YKVM-4-25-F
170 руб.
от 43 руб. × 4 без переплаты
В наличии
Курьер1–2 дня по Москве
ПВЗ2–5 дней по России
Бесплатноот порога на странице доставки
Подробнее о доставке
Винт крепленияМ8
Высота19 мм
Длина32,5 мм
Класс негорючести изоляц материала ul94V1
Описание
При сборке распределительных щитов часто возникает необходимость подключения питающих проводников к модульным устройствам. Эта вводная клемма IEK серии КВМ с прямым (верхним) вводом обеспечивает удобное и надежное присоединение проводников. Она особенно полезна при использовании соединительных шин, так как плоский вывод гарантирует плотный контакт. Конструкция позволяет подключать проводники большого сечения до 25 мм², что делает её подходящей для силовых цепей.
Основные параметры
- Номинальный ток: 100 А
- Номинальное напряжение: 400 В переменного тока, 220 В постоянного тока
- Сечение проводников: 4–25 мм² (жёстких и гибких)
- Тип соединения: винтовое, винт М8
- Материал токоведущих частей: медь, зажим — латунь
- Корпус: пластик, серый
- Климатическое исполнение: УХЛ3
- Рабочая температура: -40…+50 °C
- Количество полюсов: 1
- Ширина: 17 мм
Применение
Клемма предназначена для монтажа в распределительных щитах, шкафах управления и других электроустановках. Прямой ввод удобен при вертикальном расположении проводников. Она подходит для подключения как жёстких, так и гибких проводников. Поставляется в упаковке по 100 штук, что удобно для профессионального использования. Установка не требует специальных инструментов.
Плюсы
- Прямое подключение сверху
- Поддержка проводников до 25 мм²
- Номинальный ток 100 А
- Надежный контакт с шиной
- Упаковка 100 штук
Характеристики
| Винт крепления | М8 |
|---|---|
| Высота | 19 мм |
| Длина | 32,5 мм |
| Класс негорючести изоляц материала ul94 | V1 |
| Климатическое исполнение | УХЛ3 |
| Кол-во в комплекте | 100 шт |
| Количество зажимных клемм на 1 полюс | 1 |
| Количество полюсов | 1 |
| Макс поперечное сечение проводника | 25 мм² |
| Материал зажима | Латунь |
| Материал изоляции корпуса | Пластик |
| Материал корпуса | Пластик |
| Материал токоведущей части | Медь |
| Место соединения | Сверху |
| Минимальное сечение | 16.0 мм |
| Модель или исполнение | Фазная |
| Монтаж | Нестандартного монтажа |
| Номин напряжение изоляции ui | 415 В |
| Номин раб напряжение | 400 В |
| Номин раб напряжение переменного тока ue | 400 В |
| Номин раб напряжение постоянного тока ue | 220 В |
| Номин ток in | 100 А |
| Номин частота | 50 Гц |
| Номинальная способность к присоединению | 4...25 мм² |
| Рабочая температура | -40...+50 °C |
| Сечение многожильного гибкого провода | 4…25 мм² |
| Сечение одножильного жёсткого провода | 4…25 мм² |
| Тип | Винтовые |
| Тип монтажа | Непосредственная установка |
| Тип электрич соединения 1 | Винтовое соединение |
| Тип электрич соединения 2 | Винтовое соединение |
| Цвет | Серый |
| Ширина | 17 мм |
| Ширина или размер ячейки | 17.0 мм |
| Гарантийный срок, лет | 1 |
| Срок службы, лет | 5 |
| Особенности | Вводные |
| Серия | КВМ |
