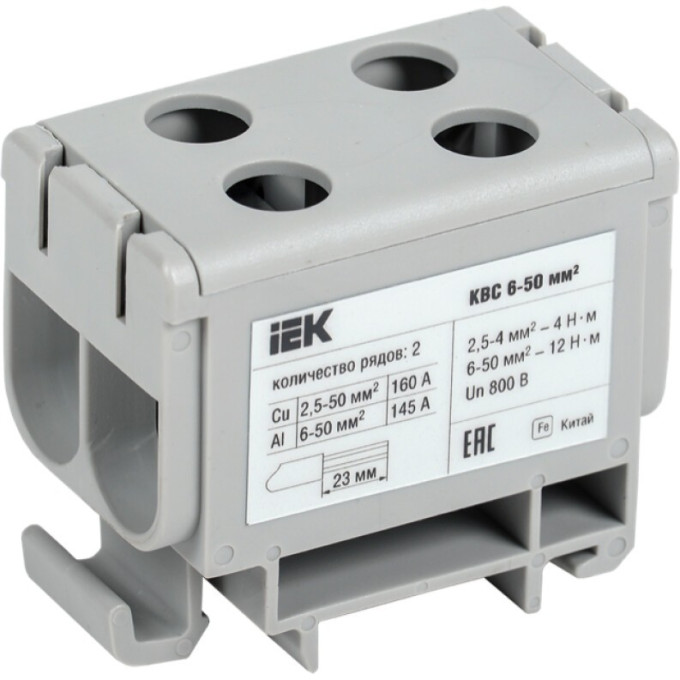

Клемма вводная силовая IEK КВС 6-50мм2 2х-рядная серая - YZN13-050-K03
Артикул: YZN13-050-K03
360 руб.
от 90 руб. × 4 без переплаты
Под заказ
Курьер1–2 дня по Москве
ПВЗ2–5 дней по России
Бесплатноот порога на странице доставки
Подробнее о доставке
Высота43 мм
Длина51 мм
Класс негорючести изоляц материала ul94V0
Климатическое исполнениеУХЛ3
Описание
Клемма вводная силовая КВС предназначена для организации ввода и распределения проводников в электрощитах и шкафах. Она позволяет подключать провода большого сечения, обеспечивая надежный контакт и удобство монтажа.
Технические данные
- Количество полюсов: 2
- Номинальный ток: 160 А (Cu) / 145 А (Al)
- Номинальное рабочее напряжение: 800 В (переменный и постоянный ток)
- Сечение провода: 2,5...50 мм² (жёсткий), 2,5...50 мм² (гибкий)
- Ширина: 30 мм
- Материал корпуса: полиамид PA 6.6, негорючий (UL94 V0)
- Тип соединения: винтовое
- Количество клемм на полюс: 4
- Рабочая температура: -40...+85 °C
Особенности и применение
Клемма имеет двухрядное исполнение, что позволяет компактно разместить большое количество соединений. Устанавливается на DIN-рейку 35 мм. Специальная паста на зажимных винтах и токоведущих шинах увеличивает контактную поверхность, снижая нагрев и потери мощности. Применяется в распределительных щитах промышленных и коммерческих объектов для подключения силовых линий.
Плюсы
- Высокий номинальный ток до 160 А
- Двухрядная конструкция для компактного монтажа
- Негорючий полиамид PA 6.6
- Специальная паста для улучшения контакта
Характеристики
| Высота | 43 мм |
|---|---|
| Длина | 51 мм |
| Класс негорючести изоляц материала ul94 | V0 |
| Климатическое исполнение | УХЛ3 |
| Кол-во в комплекте | 8 шт |
| Количество зажимных клемм на 1 полюс | 4 |
| Количество полюсов | 2 |
| Макс поперечное сечение проводника | 50 мм² |
| Макс рабочее напряжение ue | 800 В |
| Материал зажима | Алюминий |
| Материал изоляции корпуса | Полиамид |
| Материал корпуса | Полиамид |
| Материал токоведущей части | Алюминий |
| Место соединения | Сбоку (поперечное) |
| Минимальное сечение | 2.5 мм |
| Модель или исполнение | Фазная |
| Номин напряжение изоляции ui | 800 В |
| Номин раб напряжение | 800 В |
| Номин раб напряжение переменного тока ue | ≤ 800 В |
| Номин раб напряжение постоянного тока ue | ≤ 800 В |
| Номин ток in | Сu160 / Al145 А |
| Номин частота | 50 Гц |
| Номинальная способность к присоединению | Сu2,5...50 / Al6...50 мм² |
| Относительная влажность воздуха | > 75 |
| Рабочая температура | -40…+85 °C |
| Ремонтопригодность | Нет |
| Сечение многожильного гибкого провода | 2,5…50 мм² |
| Сечение одножильного жёсткого провода | 2,5…50 мм² |
| Степень защиты - ip | IP20 |
| Тип монтажа | DIN-рейка (стандарт) 35 мм |
| Тип электрич соединения 1 | Винтовое соединение |
| Тип электрич соединения 2 | Винтовое соединение |
| Цвет | Серый |
| Ширина | 30 мм |
| Ширина или размер ячейки | 30.0 мм |
| Гарантийный срок, лет | 5 |
| Срок службы, лет | не менее 15 |
