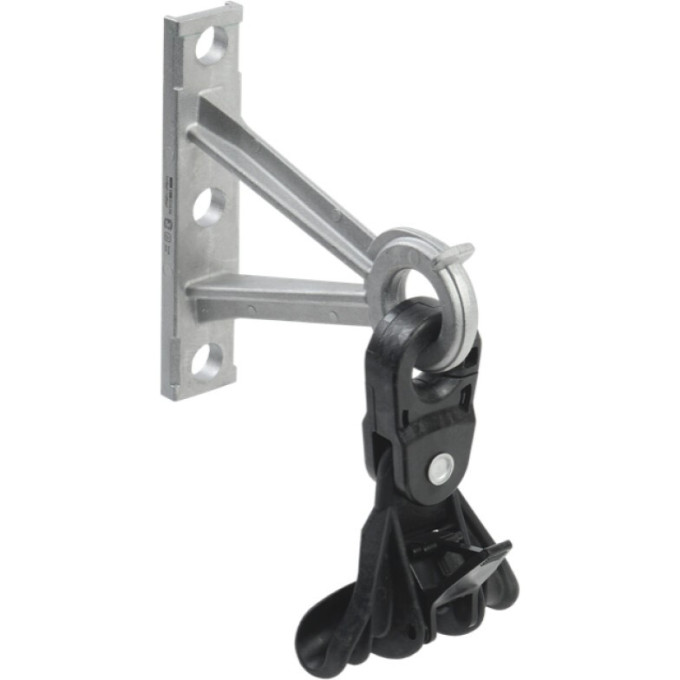

Комплект промежуточной подвески IEK КОПМ 1500 ECOLINE - UKA-31-D16-D95-ECLN

При монтаже воздушных линий электропередачи с самонесущими изолированными проводами (СИП) важно обеспечить надежную фиксацию несущей нейтрали на промежуточных опорах. Комплект промежуточной подвески IEK КОПМ 1500 ECOLINE решает эту задачу, позволяя закрепить нейтраль с помощью регулируемого зажима, который сохраняет подвижность в продольном и поперечном направлениях. Это компенсирует нагрузки, возникающие при температурных колебаниях и ветровых воздействиях, и предотвращает повреждение линии.

Конструкция и особенности

Кронштейн комплекта имеет выступ в верхней части, который исключает перехлест зажима в верхнее положение. Для монтажа на опоре предусмотрено отверстие под анкерные винты, а также возможность крепления к столбам с помощью бандажной ленты. Разделительные фаски на кронштейне облегчают процесс установки ленты.

Кронштейн изготовлен из алюминиевого сплава, устойчивого к коррозии. Промежуточный зажим ЗПН 1500 (поставляется отдельно) выполнен из полимера, армированного стекловолокном, что обеспечивает устойчивость к ультрафиолету и погодным условиям.

Технические характеристики

• Диаметр несущей нейтрали: 8–15 мм
• Сечение несущей нейтрали: 16–95 мм²
• Диаметр кабеля: 4,5–10,96 мм
• Предельная нагрузка: 9000 Н
• Температура эксплуатации: -60…+70 °C
• Климатическое исполнение: УХЛ1
• Вес: 0,453 кг

Применение

Комплект подходит для использования на промежуточных опорах линий СИП напряжением до 1 кВ. Он применяется при строительстве и ремонте воздушных линий, а также при подключении абонентов. Благодаря универсальности крепления (анкерные винты или бандажная лента) подходит для различных типов опор, включая деревянные и железобетонные.
